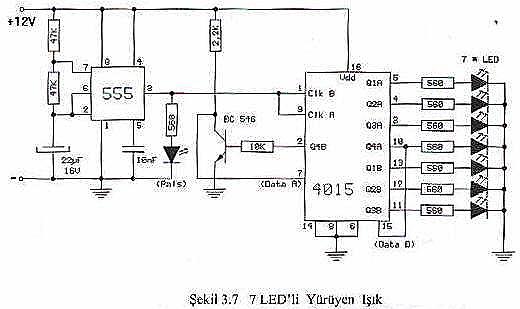

4015 İle Yapılmış 7 Ledli Yürüyen işık devresi

[guclusat]

4015 İle Yapılmış 7 Ledli Yürüyen işık devresi



[hbbt]

baskı devresi

s.a hocam bu devrenin baskı devresi yokmu . yapabilirmiyiz acil.



[guclusat]

bende yok arkadaşım fakat devre basit görünüyor elle çizilebilir durumda



[hbbt]

benim fazla bilgi yok siz çize bilirmisiniz



[guclusat]

benim fazla bilgi yok siz çize bilirmisiniz

yukardaki resimde delikli pertenaks mevcut bu şekilde kart alarak devreyi baskı devre çizmeden tasarlayabilirsiniz.Benim boş vaktim yok arkadaşım baskı devre çizemiyorum.



[hbbt]

Tamam tsk hocam saolun



[deni2]

bunun baskı devresi var mı acaba



[guclusat]

bunun baskı devresi var mı acaba

Ekte yer almaktadır



[deni2]

tşkler program formatı olarak mevcut mu peki değişiklikler için



[guclusat]

Maalesef yok arkadaşım



[deni2]

teşekürler



[guclusat]

PCB ektedir Devre şeması 1. mesajda yer almaktadır.
