2N3055 VE ASİMETRİK GÜÇ +/- 20V İLE SES AMPLİFİKATÖRÜ

guclusat

Tanınmış Üye
Süper Moderatör




Editare 30.05.2011

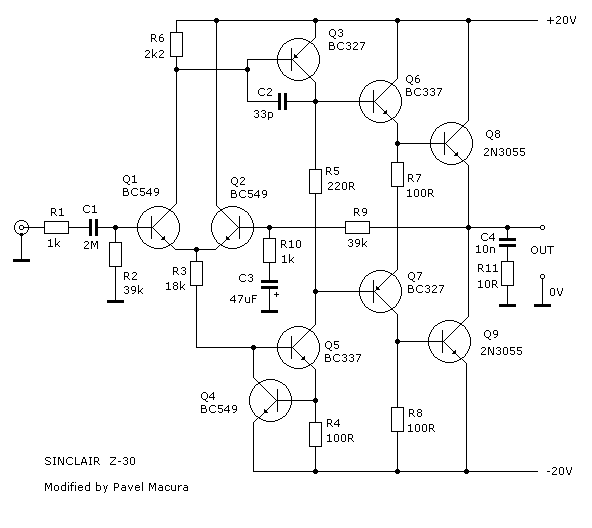

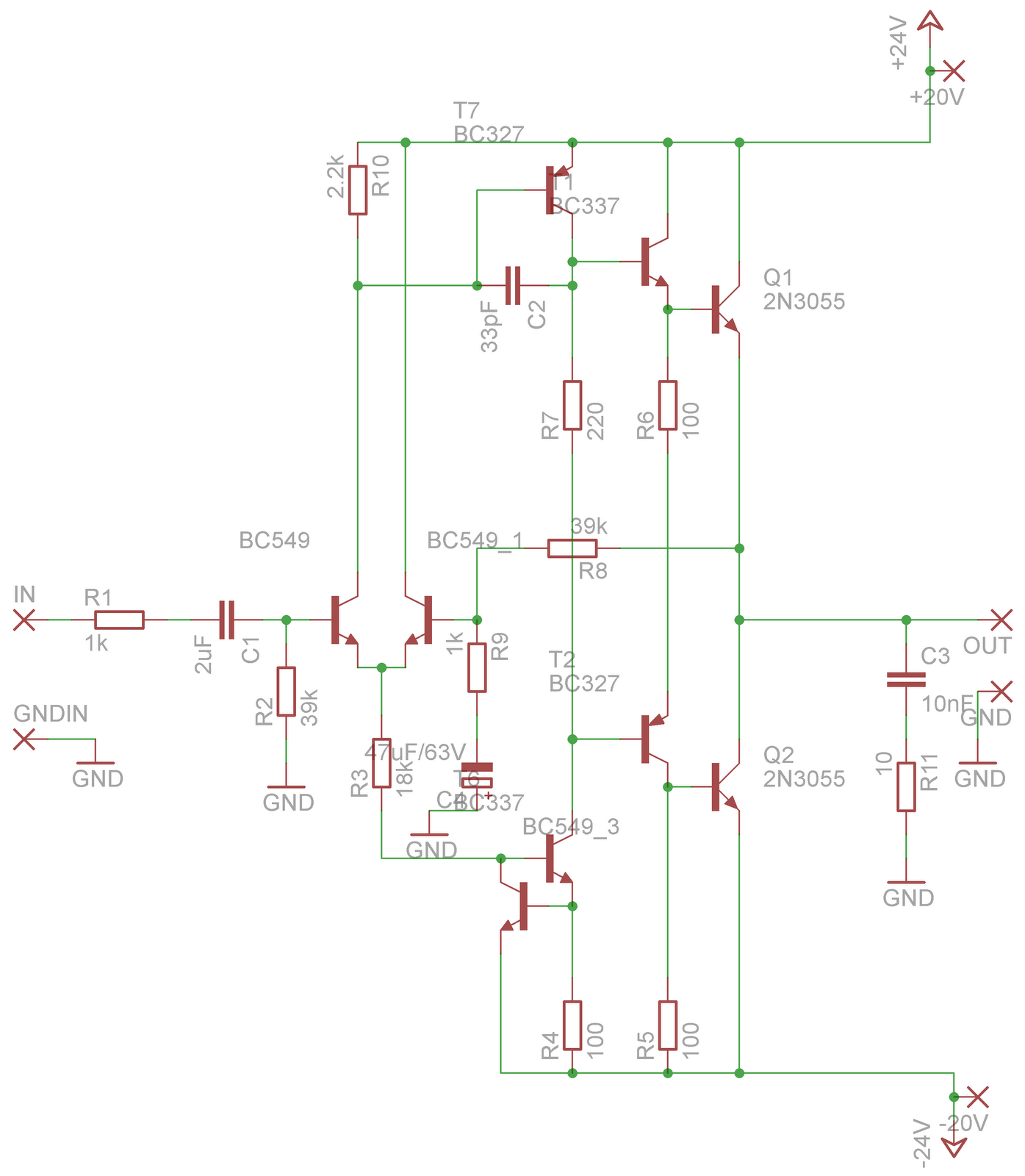

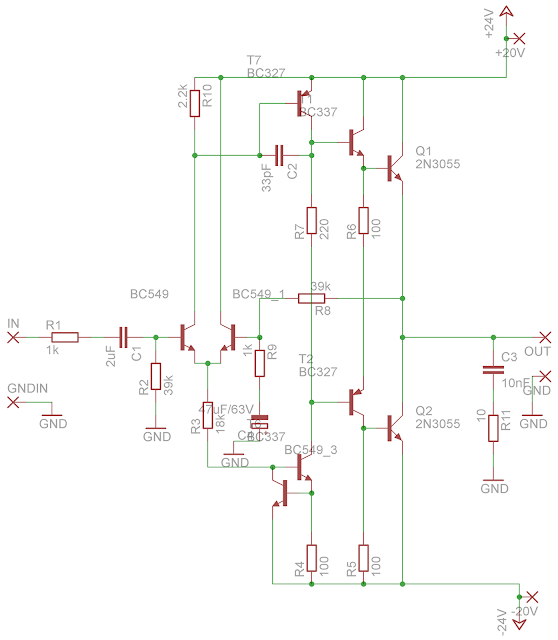

SCHEMA AMPLIFICATOR CU 2N3055 IN EAGLE


AMPLASARE COMPONENTE AMPLIFICATOR CU 2N3055

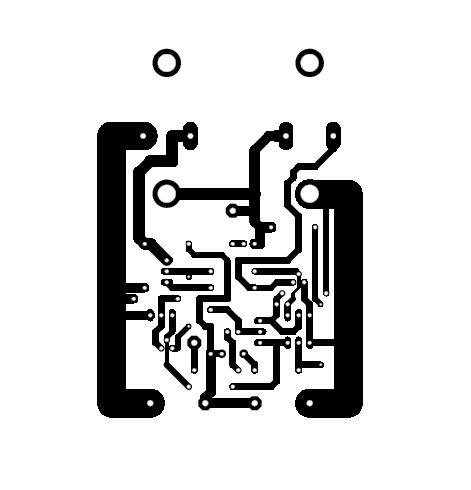

O VARIANTA DE CABLAJ(se mai poate imbunatatii) AL AMPLIFICATORULUI CU 2N3055

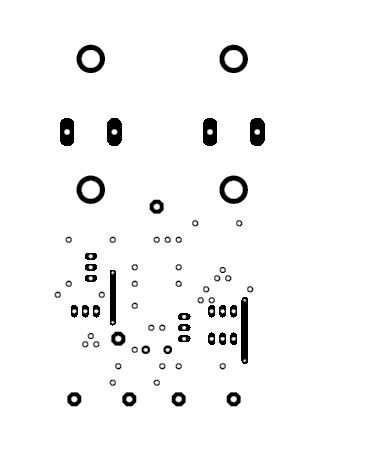

CABLAJ LAYER 2 AMPLIFICATOR CU 2N3055


R1= 1K
R2= 39k
R3= 18k
R4= 100R
R5= 220R
R6= 2k2
R7= 100R
R8= 100R
R9= 39k
R10= 1k
R11= 10R/3W

C1= 1uF (bipolar sau nepolarizat)
C2= 33pF
C3= 470uF (polarizat)
C4= 10nF

Q1=BC549
Q2=BC549
Q3=BC327
Q4=BC549
Q5=BC337
Q6=BC337
Q7=BC327
Q8=2N3055
Q9=2N3055

k= KILOHMI
R= OHMI
uF= MICROFARAZI
nF= NANOFARAZI
pF= PICOFARAZI


Eklentiler

  • Schema.png
    241 KB · Görüntüleme: 11
  • Amplasare componente.png
    Amplasare componente.png
    642,7 KB · Görüntüleme: 9
  • PCB 2N3055.JPG
    PCB 2N3055.JPG
    23,8 KB · Görüntüleme: 9
  • PCB 2N3055 layer 2.JPG
    PCB 2N3055 layer 2.JPG
    13,7 KB · Görüntüleme: 10
