20W FM PLL Devresi

guclusat

Tanınmış Üye
Süper Moderatör

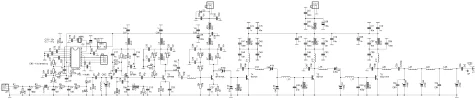

Teknik parametreler:
------------------------------

Besleme gerilimi: 15V ( 19V maks. )
Akım tüketimi: 2A'ya kadar (
2,5A maks.) Ayarlanabilirlik: 2 MHz
Çıkış gücü: 15-20 W ( 25W)
Verimlilik: yaklaşık %60

Parantez içinde verilen değerler, vericinin hala dayanabileceği sınırlardır. hasar, ancak verimli bir soğutma.. Sadece pasif bir soğutucu yeterli değildir. Verici sabit ayar olarak çalışır, ayar voltajı değiştirilerek yeniden ayarlanabilirlik 2 MHz ile sınırlıdır. 88 - 108 (20 MHz aralığı) ayar aralığında, kararlılığı ve sabit performansı korumak çok zor olacaktır. Verici, her frekans için tamamen yeniden ayarlanmalıdır.

Montajı ve canlandırılması zor değil ama yeni başlayanlar için tavsiye etmiyorum. Yanlış monte edilmiş veya ayarlanmış, performansı sırasında etrafındaki her şeyi rahatsız edebilir. Bir osiloskop gibi temel bir ölçüm tekniği de uygundur.
Gerekli parçaları bulmak da kolay, GM veya GES'ten temin edebilirsiniz. Transistörler BFW16A ve BSY 34, örneğin Bůček tarafından satılmaktadır ( www.bucek.name ) Transistör 2SC1972 muhtemelen artık üretilmemektedir, aynı yedek MRF262 aynı fiyata GES'ten sipariş edilebilir. C1972'yi alırsanız, MITSUBISHI üreticisinin orijinalinde ısrar edin, transistörde üreticinin logosu olmalıdır, aksi takdirde transistörün sahip olması gereken parametreleri göstermeme riskini alırsınız!

Bobinlerin dışındaki bobinler, yaklaşık olarak yeterli bir kesite sahip boyalı bir iletkenden gelen havadır. 0,8 mm ve sarma çapı 5 mm. Osilatör bobinini örneğin köpük ve balmumu ile bir şekilde mekanik olarak güçlendirmek daha iyidir. "RFC" bobinleri ya hazır olarak satın alınabilir ya da bir ferrit çekirdek üzerine daha ince bir tel ile 10-15 tur sarabiliriz.

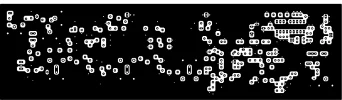

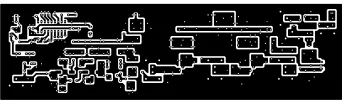

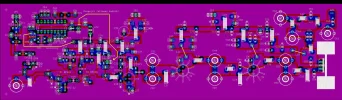

Kartı tam olarak talimatlara göre kurduysak, kurtarma işlemi basittir. Yalnızca uyarıcıya güç sağlayacağız - JP2. Akım tüketimi 100 - 150 mA'dır. bölümü deneyeceğiz. düzeltici C 6 ile yaklaşık olarak istenen frekansı ayarlayın . Bir osiloskopumuz varsa, osilatörden (T1) gelen çıkışı kontrol etmenizi öneririm . Saf sinüs dalgasına sahip olmalı ve tüm 88 - 108 MHz bandında ( C 6'yı ayarlayarak ) kararlı olmalıdır. Sonra verileri PLL'ye gönderirim. R4 direnci üzerindeki PLL'den gelen ayar voltajını ölçüyoruz, bölümü değiştirerek 10V'da tutmanızı tavsiye ederim. C6 . _

Ayarlanmış bir osilatörümüz varsa, güç kaynağını amplifikatör - JP3'e bağlarız. C30 en büyük kapasiteyi ayarlayacağız ve o zaman zaten bir "klasik", bölüm. düzelticileri (veya bobinlerin genişlemesini ) mümkün olan en yüksek çıkış gücüne ayarladık . Güçteki artış ( yükteki voltaj ) , sıçramalar, sinüs dalgasının frekansında ve şeklindeki değişiklikler ve diğer anormallikler olmadan düzgün olmalıdır . . Yapay yük, karşılık gelen güç için tasarlanmalıdır , 50 ? c 15 - 25W'a karşılık gelir . Metal bir dolaba yerleştirdikten sonra ( plastiké kutusu kesinlikle kullanılmamalıdır ) hafif bir son ince ayar gerekebilir.

Modülasyon sinyalini (mono veya MPX ) JP1 konektörüne getiriyoruz .
