200 watt'a kadar rms için 3 yollu (CROSSOVER PASSIVE) devresi

[uydudoktoru]

Este projeto de CROSSOVER PASSIVO tem por finaliadade mostrar como é montado um divisor de frequências simples de 3 vias para uma potência até 200 watts rms, chama-se de crossover passivo porque existe o CROSSOVER ATIVO ou eletrônico, este projeto consiste em 2 bobinas, uma de 1 mH e outra de 0.6 mH, 2 capacitores um eletrolítico bipolar de 8,2 uF x 200v e outro de polieste de 0,47 uF x 200 volts.

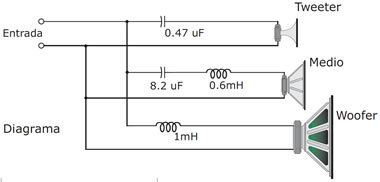

ESQUEMA ELETRÔNICO


CLICK NA IMAGEM PARA AMPLIAR

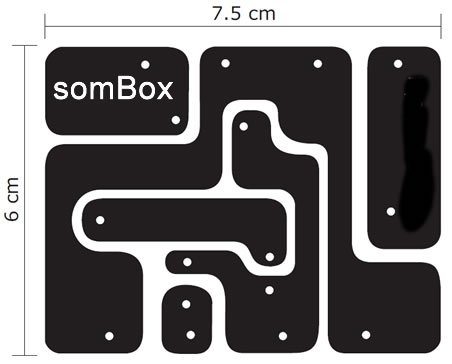

LAYOUT DA PLACA DE CIRCUITO IMPRESSO


CLICK NA IMAGEM PARA AMPLIAR

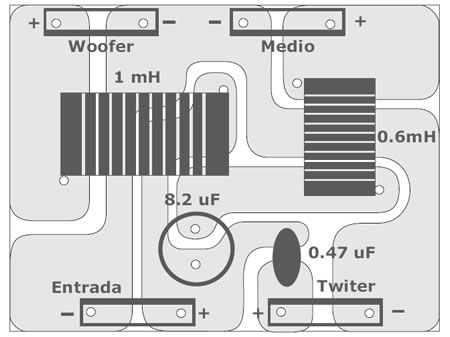

POSICIONAMENTO DOS COMPONENTES NA PLACA DE CIRCUITO IMPRESSO



CLICK NA IMAGEM PARA AMPLIAR

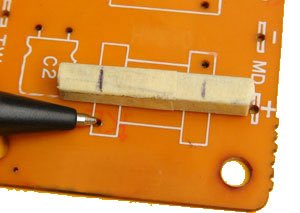

A montagem da bobinas fazemos da seguinte forma, pegamos um transformado antigo que não tenha mais uso e tiramos as haste de ferro do núcleo, aquelas ( I ) e desprezamos as ( E ), enrole o fio cobre de 5 metros na haste de ferro 7 mm x 5 mm, os 3 metros de fio de cobre você enrola na haste de ferro de 5 mm x 5 mmm.e solda as pontas das extremidades solda na placa de circuito impresso.

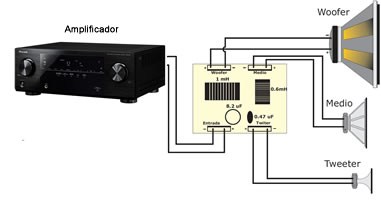

DIAGRAMA DE LIGAÇÕES


CLICK NA IMAGEM PARA AMPLIAR

LISTA DE MATERIAL

1 Núcleo de ferro de 7 mm x 7mm x 4.5 cm
1 Núcleo de ferro de 5 mm x 5mm x 3.5 cm
5 metros de fio de cobre bitola 19 o 18 AWG.
3 metros de fio de cobre bitola 21 o 20 AWG
1 condensador de 8.2 uF o 10 uF a 200V bipolar
1 Condensador de 0.47 uF / 200v poliéster (474)
8 conectores de cobre tipo espada



[ayhan can]

Peki 200 watt anladımda woofer kaç wat olacak medio kaç wat tweeter kaç wat olması lazım



[guclusat]

Peki 200 watt anladımda woofer kaç wat olacak medio kaç wat tweeter kaç wat olması lazım

Bahsi geçen pasif devre 200w anfi çıkışına göre tasarlanmış olup Hoparlörleri kendi yapacağınız anfi devresine uygun seçmeniz gerekmektedir. 100W lık bir devrede kullanacaksanız 100w için uygun olan hoparlörleri seçmeniz gerekmektedir.



[ayhan can]

Bakalım anlamışmıyım 150 watı 3 bölüyoruz ve wofer 80 watt medio 40watt tweter 40wat olmalı Doğrumu bu şekilmi olmalı hoparlörler kaç om olmali amfim
Not: amfi çıkışım 150 watt 4 om



[guclusat]

Bakalım anlamışmıyım 150 watı 3 bölüyoruz ve wofer 80 watt medio 40watt tweter 40wat olmalı Doğrumu bu şekilmi olmalı hoparlörler kaç om olmali amfim
Not: amfi çıkışım 150 watt 4 om

paralel ve seri bağlantı olarak durum değişir 150w anfi çıkışına 80w wofer takarsanız hem 80w güçten daha fazla ses alamayacağınız gibi 80w üstü seste aşırı yüklenmeden dolayı wofer bobini yanar hoparlör patlar onun için 150w anfi için 150w wofer kullanmalısınız.
