100W FM AMPLIFIER

Konusu 'Fm Verici Devreleri' forumundadır ve guclusat tarafından 27 Temmuz 2018 başlatılmıştır.

  1. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.335
    Ödül Puanları:
    48
    Description
    [​IMG]

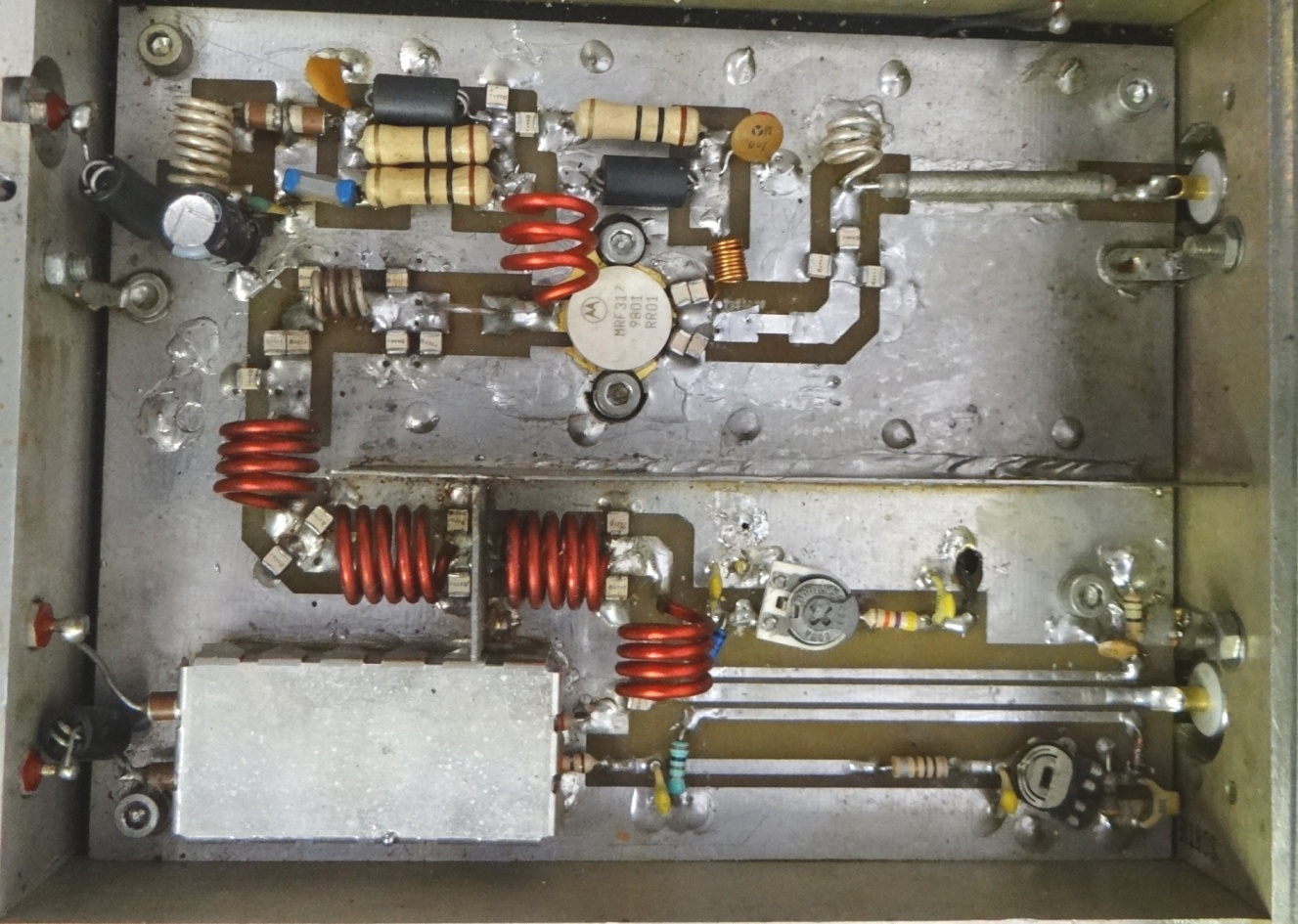

    This Power amplifier is equiped with a bipolar transistor,the famous MRF317

    As lots of FM amplifier application ,the power transistor is in a C class bias.

    All the impedance networks (Input & Output) have been determined by using the software: Mimp.EXE.

    A 9 elements low pass filter ensures that we meet at least a 60 dB rejection from the carrier.(RF Simulation with RFSIM99)

    The FM amplifier has a 10 dB gain with a 60 to 65% efficiency.

    The Input VSWR is around 1.4 and there's no problem to reach the max power in all the FM band..
