0-30V (5) A laboratuvarını topluyoruz.

Bu yazıda, yüke 3 amper veya daha fazla bir akım verebilen bir ev amatör radyo laboratuarı için düzenlenmiş sıfır ila 30 voltluk bir güç kaynağı devresi sunuyoruz. Cihazın şematik diyagramını göz önünde bulundurun:
Güç kaynağı devresi, VT1, VD2 elemanlarına monte edilmiş tek kutuplu bir kaynaktan güç alan bir TLC2272 yongası (işlemsel kuvvetlendirici) kullanır.Şemaya göre, bu düğüm 6,5 volt voltaj üretmektedir, ancak 5 volt güç uygulayabilirsiniz, ancak direnç R9 yaklaşık 1,6 kΩ'ye düşürülmek zorunda iken, devrede bir yıldız işaretiyle işaretlenmiştir, yani 2.5 volta eşit olması gereken referans voltajını ayarlayacaktır.

Direnç R11 - kontrol aralığının maksimum voltaj seviyesini belirler.

Değişken direnç R14, güç kaynağının çıkış geriliminin yumuşak bir şekilde ayarlanmasıdır ve bir direnç R7, akım sınırını (0 ... 3 Amper) ayarlar. Prensip olarak, kısıtlama parametreleri genişletilebilir ve örneğin 0 ila 5A gibi ayarlamalar yapılabilir. Bunu yapmak için, bölücü R6 ve R8 dirençlerinin değerlerini yeniden hesaplamak gerekecektir.

LED VD4, aşırı yük veya kısa devre varlığının bir göstergesi olarak kullanılır.

Güç Kaynağı Devre Kartı:
Baskılı devre kartının monte edilen elemanların yandan görünüşü:
Baskılı devre kartı DA1 çipinin soketini kurmak için tasarlanmıştır. Bu, montajdan sonra güç kaynağını ayarlarken kullanışlıdır. İlk defa çalıştırma ve güç kaynağının nasıl ayarlanacağı: • DA1 yongası prize takılı değil, direnç R14 en düşük konumda. • Gücü açın, C1 kapasitansındaki voltajı ölçün, 35 ... 38 volt içinde olmalıdır. • Direnç R2 (SP5 serisi) DA1 yonga voltajı 6.5 volt panelinin 8. kontağına takılmıştır. • Gücü kapatın, DA1'i prize takın, gücü açın ve çipin besleme voltajını bir kez daha ölçün. 6.5V den farklı ise, ayarlamayı yaparız.

• R14 potansiyometresinin çıkış şemasına göre U = 2,5 volt referansını üstte ayarlayın (yukarıda yazılı olduğu gibi şemaya göre alt konumdadır), yani R9 nominal değerini seçin.
• R14 potansiyometresini diyagrama göre üst konuma çevirip, voltaj regülasyonunun üst sınırını ayarlayarak direnç R11'i (SP5 serisi) ayarlayıp 30 volt ayarlayınız.
• Şemadaki R16 direnci, noktalı bir çizgi ile belirtilmiştir. Ayarlanmazsa, U çıkışı minimum 3.3 mV'a eşit olacaktır, ilke olarak pratikte sıfırdır. R16'yı 1,3 MΩ değerinde kurarken, minimum gerilim 0,3 mV olmalıdır. Baskılı bir devre kartı bu rezistörün kurulumunu sağlar.
• Kurulumun son aşaması, DA1.2 elementinde uygulanan koruma düğümünü kontrol etmektir. Gerekirse, R6 ve R8 dirençlerinin derecelerini seçin.Şemada olası değişiklikler. • Yukarıda yazıldığı gibi, 6.5 V DA1 yongasının besleme gerilimini oluşturan düğüm yerine 5 voltluk bir kaynak kullanılabilir. Aşağıdaki şemaya göre entegre sabitleyici 7805 mikro devrede monte edilebilir (R9 seçmeyi unutmayın):

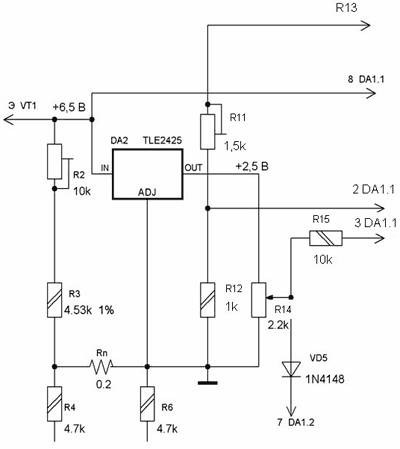

• Ayrıca giriş gerilimi 4 ila 40 volt olabilen TLE2425, VD3 (TL431) yerine 2.5 voltluk referans voltajı üreten düğümün dönüşümünü de yapabilirsiniz.Aşağıdaki TLE2425’teki program:




• Bir işlemsel yükselteç TLC2272 yerine, devrede herhangi bir değişiklik yapmadan TLC2262'yi yerleştirebilirsiniz.
• TL31 çipinin iç analogu 142EN19.
• 2N2222A yerine BC109, BSS26, ECG123A, 91L14, 2114 veya benzerlerini koyabilirsiniz.
• TIP147, yerli bir KT825 transistör ile değiştirilebilir.

• Bir güç düşürücü transformatör, 150 ... 160 W güçte bir rakordan üretilir. İkincil voltaj 27 ... 28 Volt. Doğrultucu diyot montaj tipinde RS601 ... 607 tipindeki referans malzemesi:
