0..30V /2,5A Supply

guclusat

Tanınmış Üye
Süper Moderatör

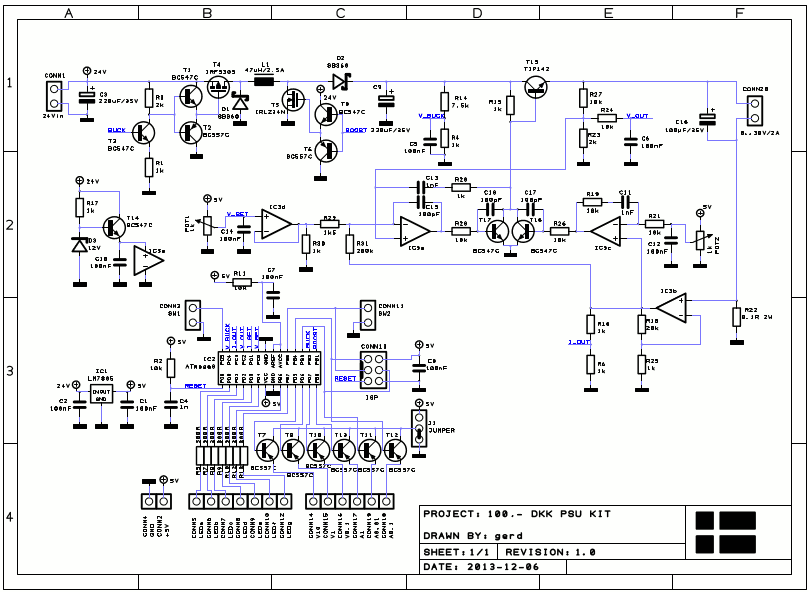

Schematics

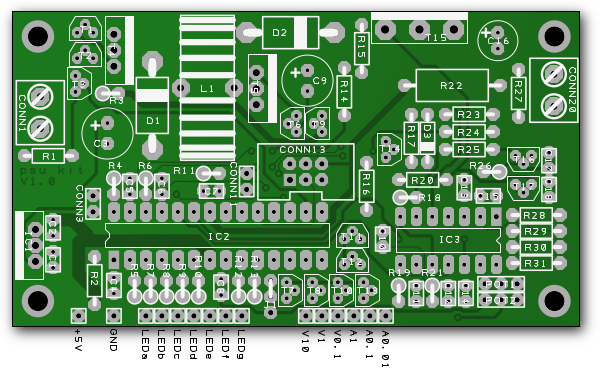

PCB

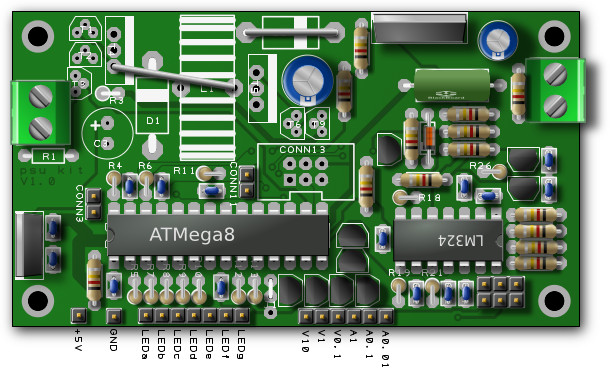

Assebled PCB


Devamı ekte yer almaktadır


Eklentiler

  • 0..30V 2,5A.zip
    1,6 MB · Görüntüleme: 31

Yazar: guclusat
Makale başlığı: 0..30V /2,5A Supply
Kaynak URL: Uydudoktoru Forum-https://uydudoktoru.com/
Alıntı ve Paylaşım Kuralları: Kaynak dahil olmak üzere makaleden kısa alıntı yapılabilir ancak makalenin tamamı yazarın izni olmadan başka bir siteye kopyalanamaz veya başka bir yerde yayınlanamaz.
