0-30 VDC - 0-3A Akım kontrollü Stabilize Güç kaynağı Devreleri

guclusat

Tanınmış Üye
Süper Moderatör


Videosunu birazdan ekleyeceğim Devrede kullandığım Troid trafo AC 22V olup çıkıştan tam olarak 30 volt alınamamaktadır. Diğer yaptığım devreyi power kutularını arka arkaya montaj yaptığım için yer sorunu oluştu bu seferde üst üste yaparak yer kazanmaya çalıştım ayrıca devre üzerinde diyot ve kondansatörleri çıkardım Troid trafonun yanına ayrı bir karta yerleştirdim. Volt ayarı için 1K seri ilave ederek ince ayar ekledim.



cameracell

Gold Member
Bu devreyi aynı anda 3 adet trafoyla beslemeli olarak tasarladım. Fan çıkış soketi ve dijital volt-ampermetreyi kolay ve basit bir şekilde bağlamak için bağlantı soketleri ekleyerek yayınlıyorum. Aynı anda 3 trafoyla beslememin nedeni yüksek watlı trafosu olmayan arkadaşlar, 3 bağımsız trafoyla besleyebilsin. Bu şekilde bağlantı, yüksek amper çekebicek cihazları çalıştırmada voltajın düşmesini engelleyecek. Bana göre bu devre dünyada yapılabilecek 5 devreden biri. Yüksek akım koruması, kısa devre korumasıyla sorunsuz bir şekilde çalışmaktadır. Dikkat edilecek tek husus entegrelerin orjinal olmasıdır. Bu devre TL081, LF356, MC34071 entegreleriyle çalışmaktadır. Piyasada TL081 entegresinin orjinalini bulmak çok zor. Bu yüzden LF356 yada MC34071 entegrelerini tercih ediniz. Güç transistör olarakta 4 adet 2SC5200 transistör bağlayıp, çok uzun yıllar bu güç kaynağını kullanabilirsiniz. 4 adet güç transistörlerini bağlamasını bilmeyenler detaylı bilgi alabilirler. Gerekli dosyalar ektedir.

Son düzenleyen: Moderatör:

cameracell

Gold Member

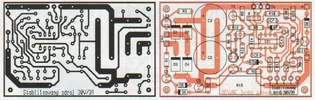

Baskı devre çizim programı olan, Sprint Layout programını bilmeniz gerekiyor. Yada hazır devrenin baskı devre pdf ini istemeniz gerekiyor.


xx1gokhan

Yeni Üye
Kayıtlı Üye

Eki Görüntüle 30685

Eki Görüntüle 30686

Eki Görüntüle 30687

Eki Görüntüle 30688

Devrenin bitmiş durumu ve videosunu ekledim umarım işinize yarar kart isteyenler bize ulaşın dan ulaşabilirsiniz.
Hocam ben bu devreyi kurmak istiyorum ama komponent isimlerini tam çıkaramadım sipariş geçmeden komponent isimlerine ulaşabilirsem eksiksiz hallederim inşallah birde pcb üzerindeki numaraları anlatabilirseniz çok sevinirim biraz fazla oldu ama


guclusat

Tanınmış Üye
Süper Moderatör
Parts List

R1 = 2,2 KOhm 1W
R2 = 82 Ohm 1/4W
R3 = 220 Ohm 1/4W
R4 = 4,7 KOhm 1/4W
R5, R6, R13, R20, R21 = 10 KOhm 1/4W
R7 = 0,47 Ohm 5W
R8, R11 = 27 KOhm 1/4W
R9, R19 = 2,2 KOhm 1/4W
R10 = 270 KOhm 1/4W
R12, R18 = 56KOhm 1/4W
R14 = 1,5 KOhm 1/4W
R15, R16 = 1 KOhm 1/4W
R17 = 33 Ohm 1/4W
R22 = 3,9 KOhm 1/4W
RV1 = 100K trimmer
P1, P2 = 10KOhm linear pontesiometer
C1 = 3300 uF/50V electrolytic
C2, C3 = 47uF/50V electrolytic
C4 = 100nF polyester
C5 = 200nF polyester
C6 = 100pF ceramic
C7 = 10uF/50V electrolytic
C8 = 330pF ceramic
C9 = 100pF ceramic
D1, D2, D3, D4 = 1N5402,3,4 diode 2A - RAX GI837U
D5, D6 = 1N4148
D7, D8 = 5,6V Zener
D9, D10 = 1N4148
D11 = 1N4001 diode 1A
Q1 = BC548, NPN transistor or BC547
Q2 = 2N2219 NPN transistor
Q3 = BC557, PNP transistor or BC327
Q4 = 2N3055 NPN power transistor
U1, U2, U3 = TL081, operational amplifier
D12 = LED diode


Linkte zip içinde mevcuttur.


xx1gokhan

Yeni Üye
Kayıtlı Üye
Parts List

R1 = 2,2 KOhm 1W
R2 = 82 Ohm 1/4W
R3 = 220 Ohm 1/4W
R4 = 4,7 KOhm 1/4W
R5, R6, R13, R20, R21 = 10 KOhm 1/4W
R7 = 0,47 Ohm 5W
R8, R11 = 27 KOhm 1/4W
R9, R19 = 2,2 KOhm 1/4W
R10 = 270 KOhm 1/4W
R12, R18 = 56KOhm 1/4W
R14 = 1,5 KOhm 1/4W
R15, R16 = 1 KOhm 1/4W
R17 = 33 Ohm 1/4W
R22 = 3,9 KOhm 1/4W
RV1 = 100K trimmer
P1, P2 = 10KOhm linear pontesiometer
C1 = 3300 uF/50V electrolytic
C2, C3 = 47uF/50V electrolytic
C4 = 100nF polyester
C5 = 200nF polyester
C6 = 100pF ceramic
C7 = 10uF/50V electrolytic
C8 = 330pF ceramic
C9 = 100pF ceramic
D1, D2, D3, D4 = 1N5402,3,4 diode 2A - RAX GI837U
D5, D6 = 1N4148
D7, D8 = 5,6V Zener
D9, D10 = 1N4148
D11 = 1N4001 diode 1A
Q1 = BC548, NPN transistor or BC547
Q2 = 2N2219 NPN transistor
Q3 = BC557, PNP transistor or BC327
Q4 = 2N3055 NPN power transistor
U1, U2, U3 = TL081, operational amplifier
D12 = LED diode


Linkte zip içinde mevcuttur.
Teşekkür ederim


guclusat

Tanınmış Üye
Süper Moderatör
Besleme devresinin montaj aşaması bittikten sonra eğer her şey normal çalışıp voltaj düşük çıkıyor ise TL081entegreleriniz patates çıkmış demek olup yerine LF356 kullanırsanız sorununuz çözülecektir.


guclusat

Tanınmış Üye
Süper Moderatör
Hi engineer
Is there no parts list?
Thanks
Parts List

R1 = 2,2 KOhm 1W
R2 = 82 Ohm 1/4W
R3 = 220 Ohm 1/4W
R4 = 4,7 KOhm 1/4W
R5, R6, R13, R20, R21 = 10 KOhm 1/4W
R7 = 0,47 Ohm 5W
R8, R11 = 27 KOhm 1/4W
R9, R19 = 2,2 KOhm 1/4W
R10 = 270 KOhm 1/4W
R12, R18 = 56KOhm 1/4W
R14 = 1,5 KOhm 1/4W
R15, R16 = 1 KOhm 1/4W
R17 = 33 Ohm 1/4W
R22 = 3,9 KOhm 1/4W
RV1 = 100K trimmer
P1, P2 = 10KOhm linear pontesiometer
C1 = 3300 uF/50V electrolytic
C2, C3 = 47uF/50V electrolytic
C4 = 100nF polyester
C5 = 200nF polyester
C6 = 100pF ceramic
C7 = 10uF/50V electrolytic
C8 = 330pF ceramic
C9 = 100pF ceramic
D1, D2, D3, D4 = 1N5402,3,4 diode 2A - RAX GI837U
D5, D6 = 1N4148
D7, D8 = 5,6V Zener
D9, D10 = 1N4148
D11 = 1N4001 diode 1A
Q1 = BC548, NPN transistor or BC547
Q2 = 2N2219 NPN transistor
Q3 = BC557, PNP transistor or BC327
Q4 = 2N3055 NPN power transistor
U1, U2, U3 = TL081, operational amplifier
D12 = LED diode


guclusat

Tanınmış Üye
Süper Moderatör
Hello, this circuit I made, but is to wornabol to shorting, voltage regulator burn out imidietl
Hello there,
There is a current limitation, the short circuit protection does not work for a long time. If you keep it short-circuited for a long time, the load transistors will fail.
