0-25Volt 0 - 5 Amper Arası Ayarlı Güç Kaynağı Devresi

uydudoktoru

Tanınmış Üye
Yönetici
Yönetici


Malzeme değerleri devrenin üzerinde yazılı olup devre tarafımca test edilmiştir.Serviste Halen daha kullanmaktayın kısa zamanda unutmazsan resimlerinide çekip foruma eklerim..Yapacak arkadaşların takıldığı yerleri sorabileceği gibi bu devrede kısa devre koruma vardır..​


Eklentiler

  • 030voltayarl1.jpg
    248,1 KB · Görüntüleme: 2.024
Son düzenleyen: Moderatör:
Resimler ve devre şeması için ana link

https://www.uydudoktoru.com/dosyalar/?dir=elektronik/Besleme_Devreleri/0-30Volt-0-5-Amper

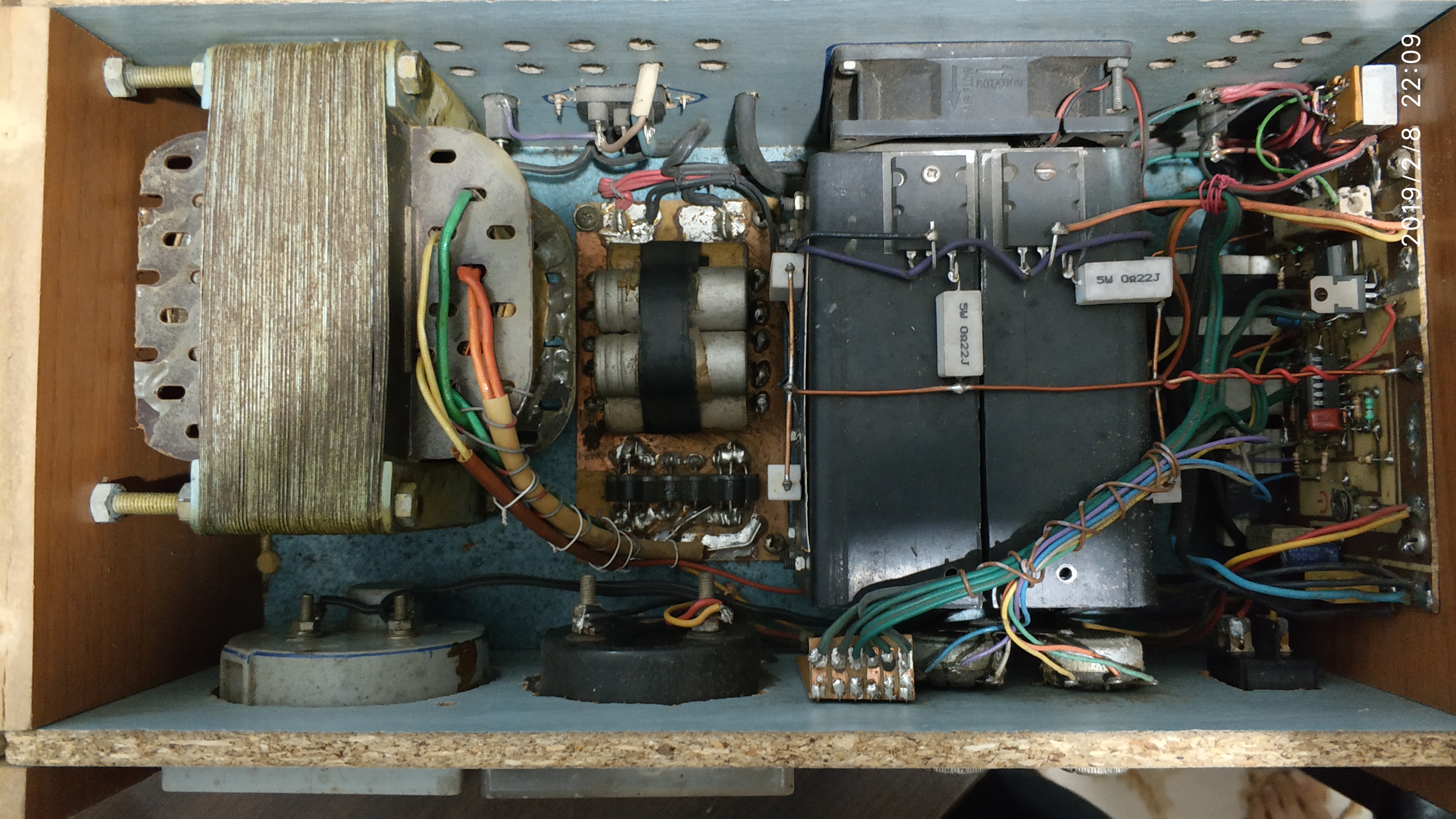

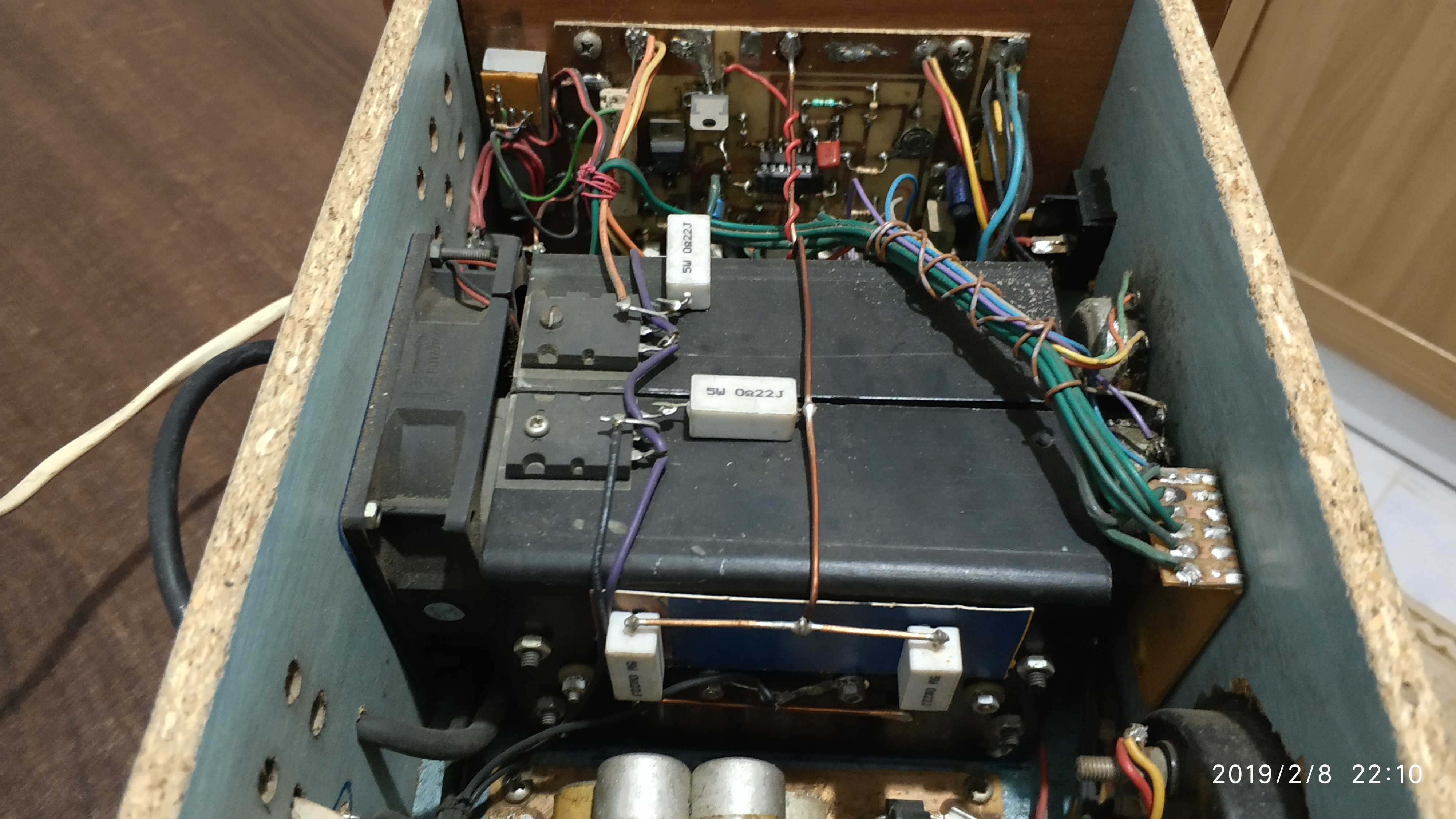

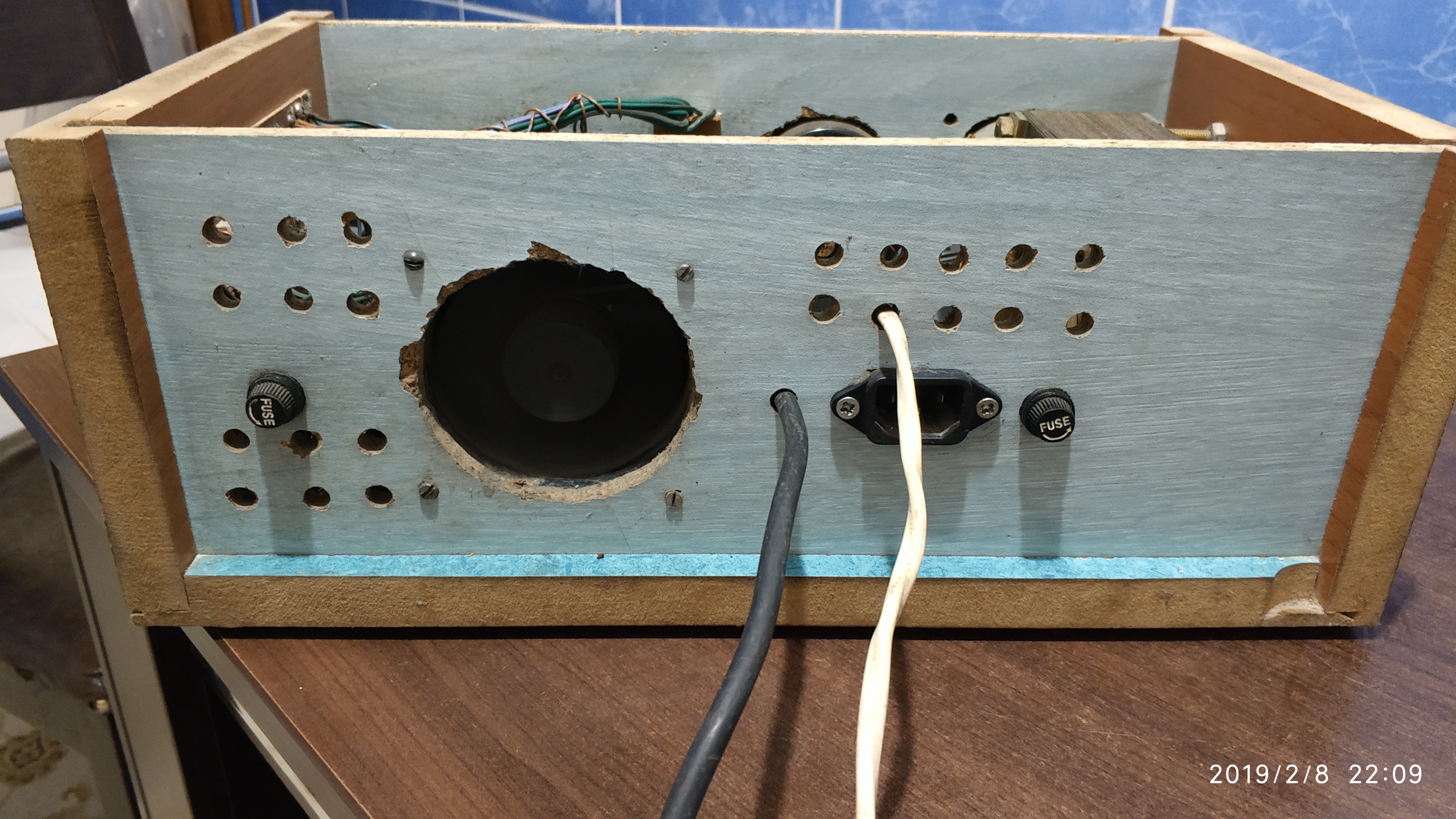

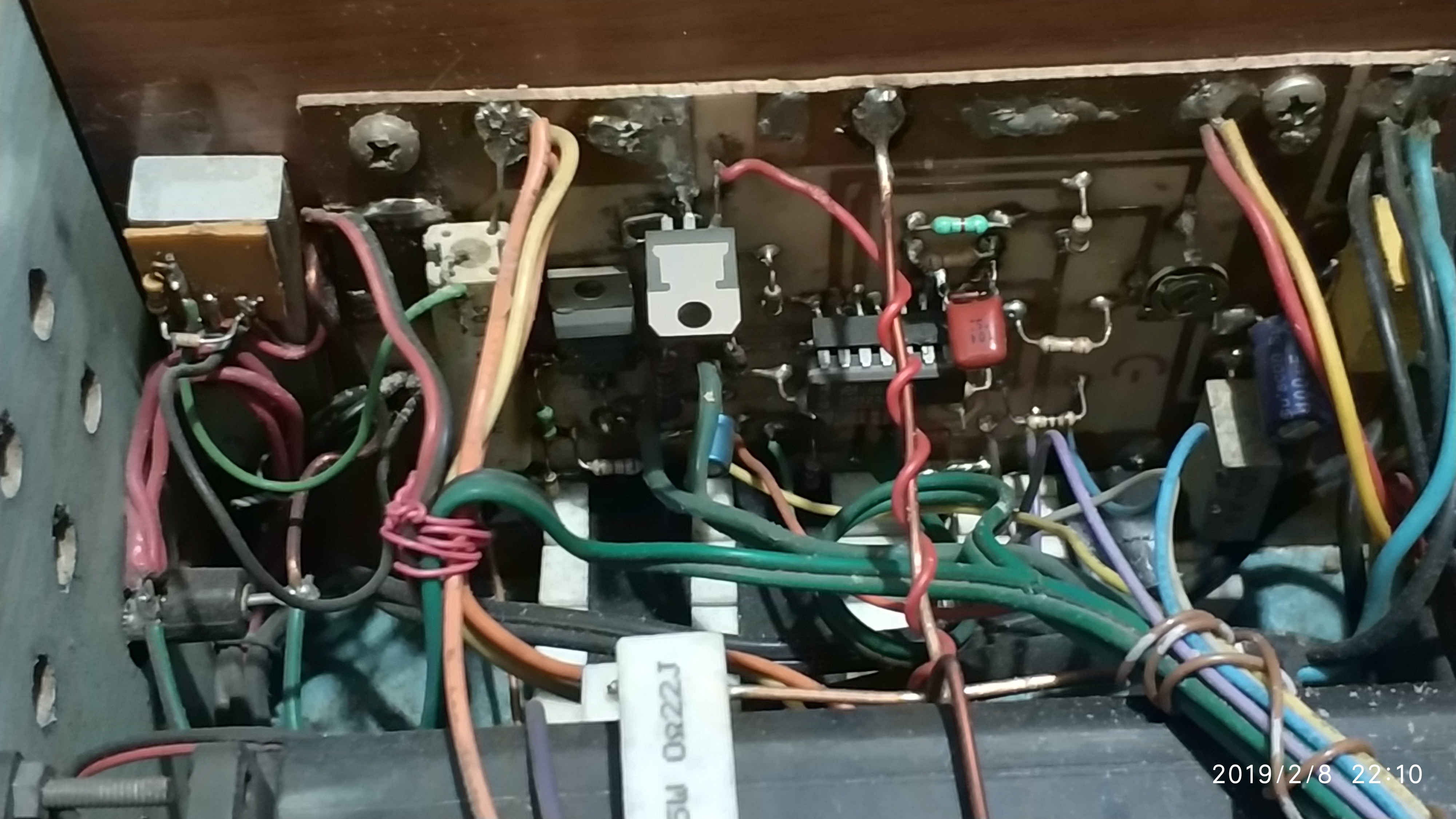

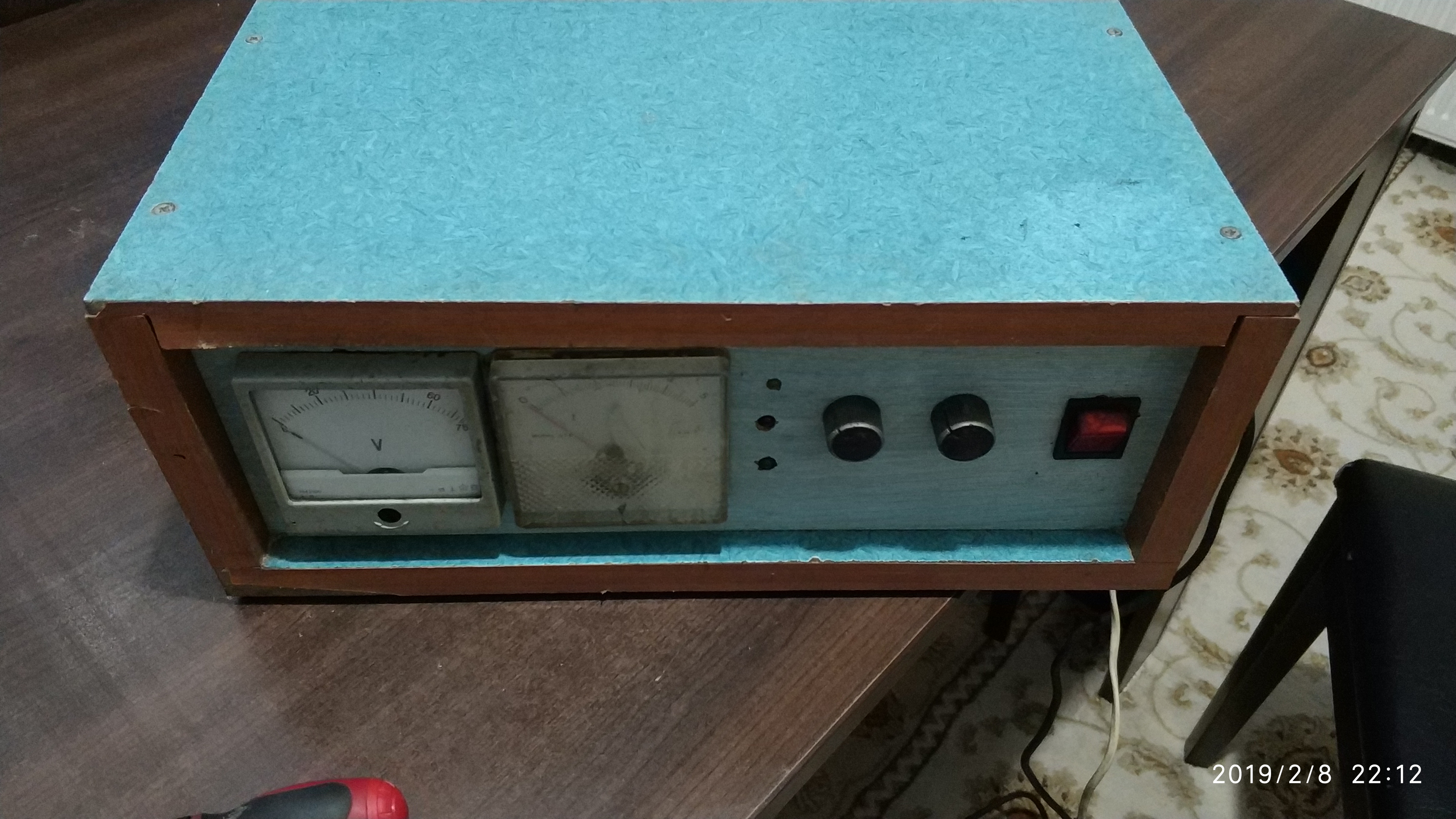

Bu devreyi ve ayarlı güç kaynağını kendi dükkanımda lazım olduğu için yapmıştım sene 2003 çok uzun zaman olmasına rağmen halen daha ayakta gayet güzel çalışmakta.















Evet resimler bu kadar artık bir devre daha yapacağım ama bu sefer metal kutu içinde olacak iş bitince onun resimlerini de foruma ekleyeceğim.

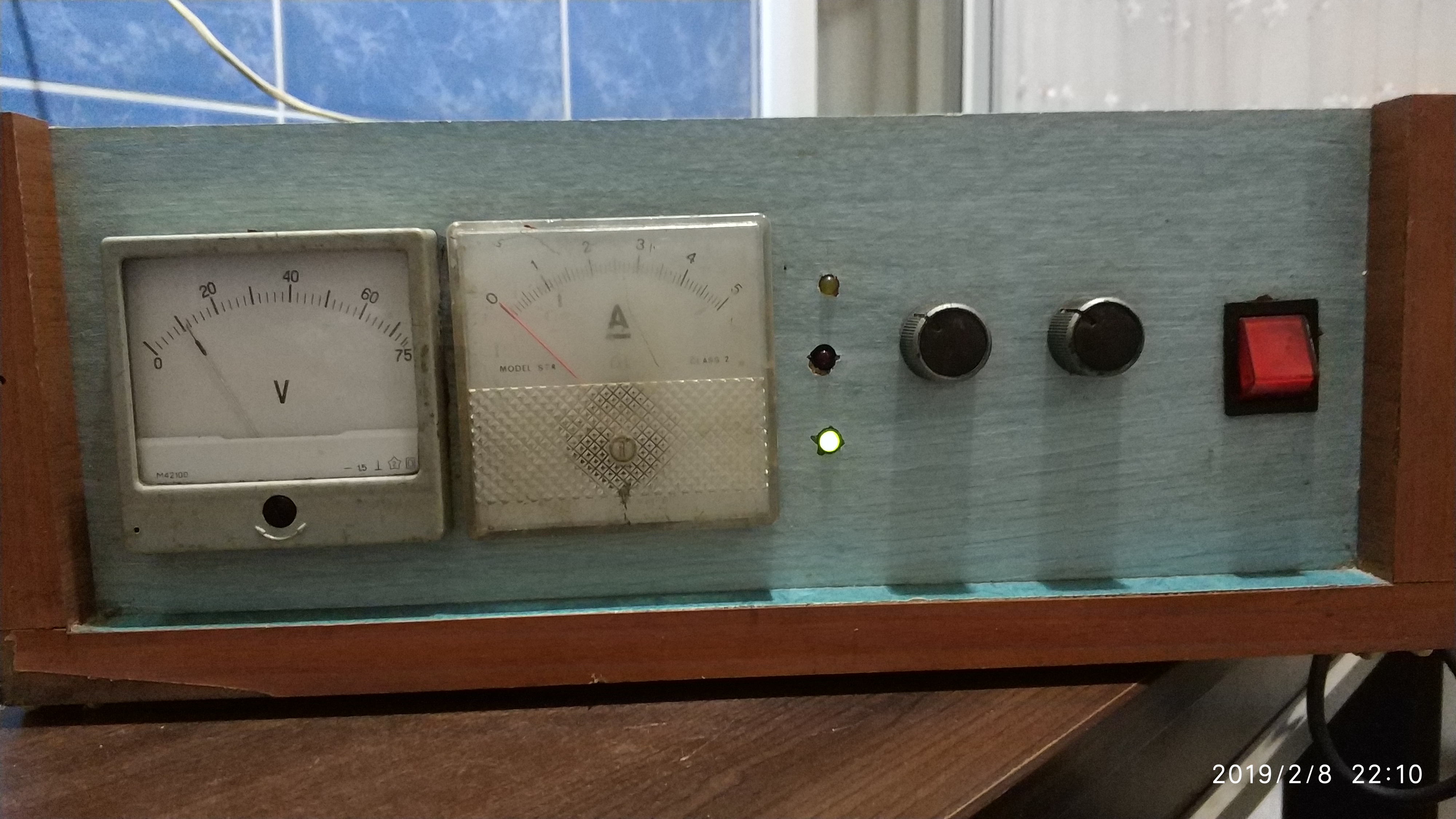

Bu güç kaynağı devresinde ki önde yer alan üç led lambasının görevleri yukarıdan aşağıya doğru şu şekildedir.,

  1. Atık Sigorta göstergesi olup sarı renk olarak kullandım.
  2. Kısa devre koruması olup Kırmızı renk seçtim aynı zamanda akımı ayarlamak için çıkış uçlarını kısa devre ederek amper ayarı yaparken yine kırmızı led ışık verir
  3. Yeşil renk kullandım güç ledi devreye enerji geldiğini cihazın çalıştığını göstermektedir.

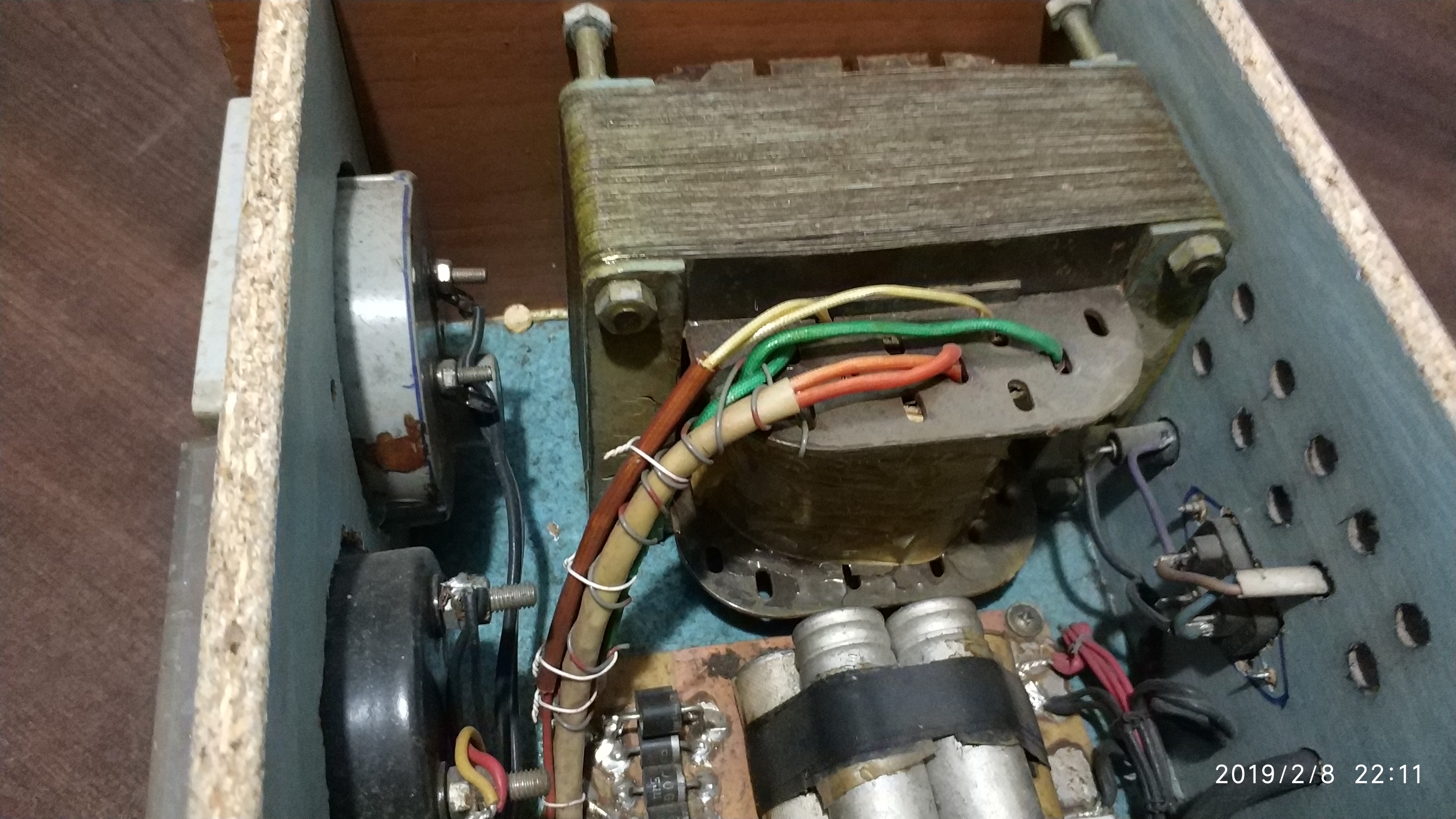

Bu devre 5 amper olarak verilse de yaptığım devre trafo büyük olduğundan ve çıkış transistörlerini güçlü seçtiğimden dolayı yüksek amper vermektedir.

Bu devrede ayrıca fan devresi yer almaktadır. Yanlız fan kontrol devresi ısıya duyarlı değildir. Ama ısıya duyarlı olarak tasarlanabilir.

Metal kutu içine yapmayı düşünüyorum şemayı temize çekeceğim çalışmam bitince foruma eklerim. Biraz daha fazla özellik eklemeyi düşünüyorum.

Ayrıca yeni bir devre daha hazırlayacağım 4 yada 5 adet lm338 kullanarak 0-15 ile 0-30 arası ayar yapan bir devre olacak lm338 olarak 2n3055 tipine benzeyen akımı yüksek olan kılıfını kullanacağım.

Metal kutu içine yapmayı düşünüyorum şemayı temize çekeceğim çalışmam bitince foruma eklerim. Biraz daha fazla özellik eklemeyi düşünüyorum.

Bekleriz inşallah..Yapar deneriz hatta madem uzun yıllar hizmet vermiş..Bir güç kaynağı yapacağım seçenekler arasında kayboldum gittim..Daha okuması kolay bir şema çizip ekleriseniz mutlu oluruz ..

Ayrıca yeni bir devre daha hazırlayacağım 4 yada 5 adet lm338 kullanarak 0-15 ile 0-30 arası ayar yapan bir devre olacak lm338 olarak 2n3055 tipine benzeyen akımı yüksek olan kılıfını kullanacağım.

Ben bugün Çinden 5 adet sipariş etmiştim.. Yeni devreye hazır olurlar..Sıcaklıkla Fan açıp kapatan bir devre var bende yine Çinden geldi.. O devreyi de ben ilave ederim..

Ayrıca yeni bir devre daha hazırlayacağım 4 yada 5 adet lm338 kullanarak 0-15 ile 0-30 arası ayar yapan bir devre olacak lm338 olarak 2n3055 tipine benzeyen akımı yüksek olan kılıfını kullanacağım.

LM338 li bir devreyi ben çift Lm338 li olarak düzenlemiştim bugün..Daha kararlı oldu zira malzemeler patates baskı 5 Amp diyor ama şuan kullandığım bir akım korumalı güç kaynağım var ( koruma bozuldu açıp bakamadım ) 15Amp dediğimiz 3055 leri çatırı çatır yiyor..

Ayrıca yeni bir devre daha hazırlayacağım 4 yada 5 adet lm338 kullanarak 0-15 ile 0-30 arası ayar yapan bir devre olacak lm338 olarak 2n3055 tipine benzeyen akımı yüksek olan kılıfını kullanacağım.

LM317T ile 4 adet 3055 sürdüm,, sonuç aldım..Yüksek akım çıkışlı güç kaynağı oldu tam hayata geçirmedim henüs . Kısa devre koruma ilave etmeye çalışıyorum.. Tam hali ile bunu kullanmaya başlarsam şema paylaşırım bende..

Son düzenleme:
Yenisini yapmaya devam


Eklentiler

  • IMG_20190226_153022.jpg
    3,7 MB · Görüntüleme: 177
  • IMG_20190226_153012.jpg
    3,3 MB · Görüntüleme: 150
  • IMG_20190226_135122.jpg
    1,5 MB · Görüntüleme: 173
Şimdi atelyemden çıktım eve,,mutlu olarak zira sorunsuz çalıştı yeni güç kaynağım.. başka bir güç kaynağı devresi ( akım koruma devresi de mevcut ) ..Ben onu ekleyim sayfaya yapmak isteyenler yararlansın ..Oto ampülünü voltaj düşmeksizin yakıyor..Kısa devre ettim kısa devre koruma devresi de sorunsuz çalışıyor.. Marifet hızlı diyotta..Şemasında BA157 verieln diyor 150ns fakat benim Çinden bulduğum diyor 75ns de devreye giriyor.. Koruma süper..
TEK BEĞENMEDİĞİM tarafı çıkış transistorlerinin çok yakın olması..PCB yi yeniden düzenleyerek hazırlayacağım..


OTO AMPULUNUN YANAR HALİ..ALT RESİM KISA DEVRE ETME SONRASI YANAN KIRMIZI LED ..

Devre şemalarını da foruma eklerseniz arkadaşlar faydalanır. Güzel bir devreye benziyor elinize sağlık.

Sprint-Layout 6.0 İLE ÇİZDİĞİM DEVRE şemasını sunuyorum. Lay dosyasını da foruma ekliyorum


Eklentiler

  • lm324besleme.zip
    18,7 KB · Görüntüleme: 158
Son düzenleme:
