0-24 v 0-3A Ayarlı güç kaynağı

guclusat

Tanınmış Üye
Süper Moderatör


Maksimum giriş voltajı ve yük akımı, AMS1117-3.3v parametreleriyle sınırlıdır . ve kt818v.

Ayar, voltaj için OP1 3. ayak (22k ve 10k) ve 2. ayak (10k + değişken 10k) omuzlarının seçimine indirgenmiştir .

Ve OP2 6. bacak (15k ve 1k değişken) ve 5. bacak (0.27 ohm 10 watt) akım.

AMS1117-3.3v yerine, yaklaşık 560 ohm'luk güç kaynağında sınırlayıcı bir dirençle 8-12 volt 1 watt'lık bir zener diyodu kullanılabilir.

Omuz seçiminden hemen sonra kazandım, bütün parametreler yerine geçti.

Evet, voltaj ayarlaması olmadan 5 amper için darbeli bir stabilize güç kaynağından 22.5 volt girişine besledim.

Size bir hatanın programa girdiğini bildirmek için can atıyorum. Bacak 2 ve 3 mikruhi şemada karıştı. Mümkün olduğunca başka bir basitleştirilmiş şema Son zamanlarda tekrarlanan, her şey iyi çalışıyor.



Yine devrem, 24 volt'luk stabilize bir kaynaktan besleniyor, bu nedenle giriş voltajını filtrelemek gerek.

Bir mühür + düzen ekleme. Laboratoryist 0-24v 0-3A makalesinin dosyaları

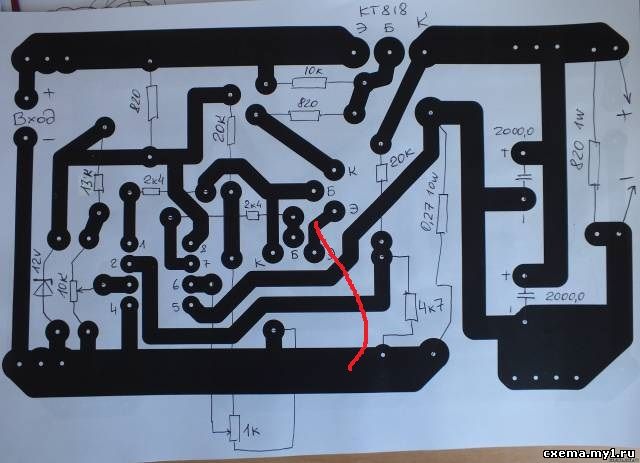

Buraya kırmızı bir jumper ekledim
