Temel özellikleri:
| • çıkış voltajı: | 0…24 V |
| • çıkış akımı: | 0…1 A (PSL-2402 için 0…2 A) |
| • voltaj ayar adımı: | 10 mV, (9,99 V'tan sonra 100 mV) |
| • mevcut ayar adımı: | 1 mA (PSL-2402 için 999 mA'dan sonra 10 mA) |
| • stabilizasyon modları: | gerilim (CV), akım (CC) |
| • kurulum hatası ve voltaj ölçümü: | %0.02 + 10mV |
| • kurulum hatası ve akım ölçümü: | %0.02 + 1mA |
| • ağ dalgalanmaları sırasında istikrarsızlık: | <0.05% |
| • yük akımı değiştiğinde kararsızlık: | <0.05% |
| • gürültü ve dalgalanma, rms: | <1mV (CV), <0.5mA (CC) |
| • yük akımı atlamasında toparlanma süresi: | <100 µs |
| • sıcaklık kararsızlığı: | <100ppm/°C |
| • uzun vadeli istikrarsızlık: | <0.05% |
| • arayüz türü: | USB yalıtılmış (yalnızca PSL-2402) |
| • beslenme: | şebeke 220 V ± %10, 50 Hz |
| • boyutlar: | 160x140x60mm |

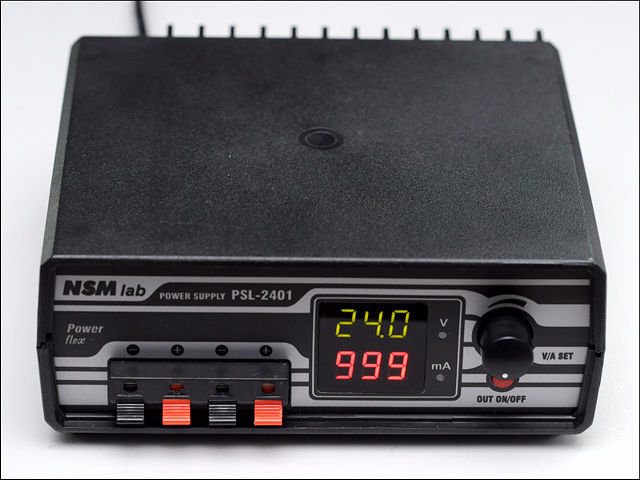

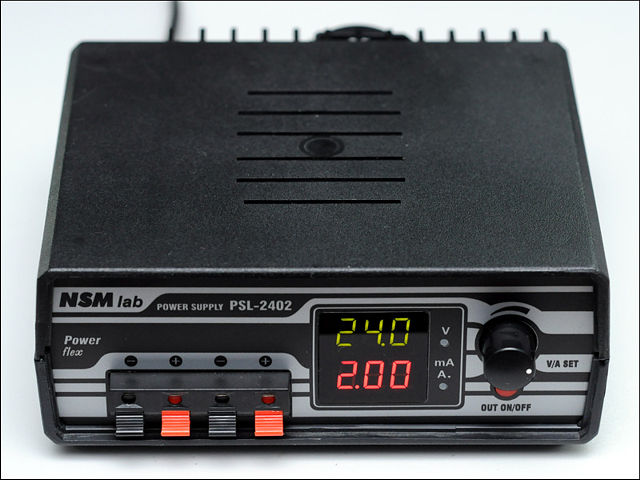

Laboratuvar güç kaynakları (güç kaynakları, PSU) PSL-2401 ve PSL-2402, ayarlanabilir çıkış voltajı ve ayarlanabilir çıkış akımı sınırlaması olan stabilize güç kaynaklarıdır. Kaynaklar tamamen doğrusaldır, bu da düşük gürültü ve dalgalanma çıkış voltajının yanı sıra iyi dinamik özellikler sağlar. Ayırt edici bir özellik, karmaşık yük davranışı ile parazit akım dalgalanmalarının olmamasını garanti eden çıkış kapasitansının neredeyse tamamen yokluğudur. Güç kaybını azaltmak için çok seviyeli güç kaynağına sahip bir çıkış aşaması kullanılır. PSL-2402 senkron bir doğrultucu kullanırken, PSL-2401 geleneksel bir Schottky diyot doğrultucu kullanır. Kaynaklar, yüksek çıkış voltajı stabilizasyon faktörüne ve yüksek sıcaklık kararlılığına sahiptir, bu da onların hassas ölçümler için kullanılmasına izin verir. PSL-2402'de bulunan USB kontrolü, kaynağın otomatik ölçüm sistemlerine entegre edilmesini sağlar. Kaynağı kontrol etmek için PowerView kontrol programı kullanılır. (bkz. PSL-3604 PSU açıklaması).
Açıklama güncellenecektir.
- Forumda tartışma Diod.club
- Radiokot forumunda tartışma
- EEVblog forumunda tartışma
- PSL-2401 ve PSL-2402'deki LiveJournal gönderileri: 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8 , 9 , 10 , 11 , 12 , 13 , 14 , 15 , 16 , 17 , 18 , 19 , 20 , 21 , 22 , 23 , 24 , 25 , 26 , 27 , 28 , 29 , 30 , 31 , 32 , 33 , 34 , 35 , 36 , 37 , 38 , 39 , 40 , 41 , 42
psl-2401_sch.pdf (320 kB) - PSL-2401 şeması.
psl-2402_sch.pdf (370 kB) - PSL-2402 şeması.
psl-2401_pcb.pdf (310 kB) - PSL-2401 baskılı devre kartlarının çizimi.
psl-2402_pcb.pdf (349 kB) - PSL-2402 baskılı devre kartlarının çizimi.
psl-2401_manual.pdf (629 kB) - PSL-2401 kullanım kılavuzu.
psl-2402_manual.pdf (1031 kB) - PSL-2402 kullanım kılavuzu.
psl-2401_2_history.zip (5 kB) - değişiklik geçmişi.
psl-2401_2_pdf.zip (150 kB) - düzen ve panel çizimlerinin toplanması (pdf).
psl-2401_2_corel.zip (453 kB) - düzen ve panel çizimlerinin toplanması (cdr).
psl-2401_2_pcad.zip(277 kB) - PCB yerleşim dosyaları (PCAD 2006).
psl-2401_2_gerber.zip (365 kB) - Gerber formatında panolar.
psl-2401_2_hex.zip (26 kB) - PSL-2401 ve PSL-2402 üretici yazılımı.
psl-2401_2_source.zip (189 kB) - C++ kaynakları (IAR EWARM 6.50).
