Forum »Laboratuvar Güç Kaynağı Oluşturma Tema Başlatıcı
: Thomas10100 , Zaman: 19 Tem 2006
Diğer Popüler Laboratuvar Beslenme Konuları:
- SMPS Laboratuvar Beslenmesi - Laboratuvar Beslenme Onarımı
Merhaba, bir PCB güç kaynağı inşa ettim, sadece endişem akım kontrolünün gitmediği, çıkış, çıkış 0-27V olarak ayarlanabilir. 27v zener biraz ısınır, 6, 8 yerine, sadece 6.3 buldum, sorun ne olabilir?
Biraz daha yüksek bir voltajda çalışıyor olabilirsiniz.
27V Zen'in giriş voltajı, giriş voltajına uyarlanmalıdır. DC girişini yazın. Sanırım 6.3'ü 6.8 ile değiştirdim.
6.8V en düşük sıcaklık bağımlılığına sahip olduğu için Zener'i de değiştirmeye değer (ayrıca). Tabii ki, bu ısınmadan bağımsızdır.
27V, tampondan sonraki DC'dir ve 35.8, AC'dir.
AC 27V ve DC 35.8V değil mi?
Azener'iniz ısınacaktır çünkü içinden biraz daha fazla akım akmaktadır. Balast direncinin değeri arttırılmalıdır. Tam olarak ne tür zener?
evet, içinde
 zpd27 yazdım
Son bağlantıyla da ilgileniyorum. Teşekkürler. Ben spec IC yok gibi.
Merhaba!
Alıntı: "Sonra .... Ve 35.8V ...." Doğru, çizimde maksimum 35V vardır, ancak 30-32V ideal voltajdır. Hoş geldiniz!
Merhaba! Çağlar boyunca 24V - 27V arasında transformatörden gelebileceğini yazdınız, 27V transformatörden iniyor, ancak 27V zenner dışında başka hiçbir şey ısınmıyor.
ZPD27'deki
A , Izmax ve 45m'de 12mA, 14mA'da 25C'dir.
Bence 1 parça 820 ohm direnç koymalısınız, ama 1k bile sığabilir.
Bu resim ile, panoyu düzenlemek için size bir ipucu verebilirim! (Bu benim Güç Kaynakları, 2 x 40V 2A ve ya 20-30 kg
 ) Görüntüler
Merhaba!
Alıntı: "Çağlarda, 24-27 röleye gidebileceğini yazdın." Vitesine 27V yazdın, sorun değil Alıntı: "O zaman Direnç Arttırılabilir mi?" Evet. Ben sadece 25VAC hakkında ideal olan 30-32VDC yazdım. Hoş geldiniz! ui: görüyorum o zamandan beri çözüldü
Bu çok benzer Buna ben inşa ve iyi çalışıyor.

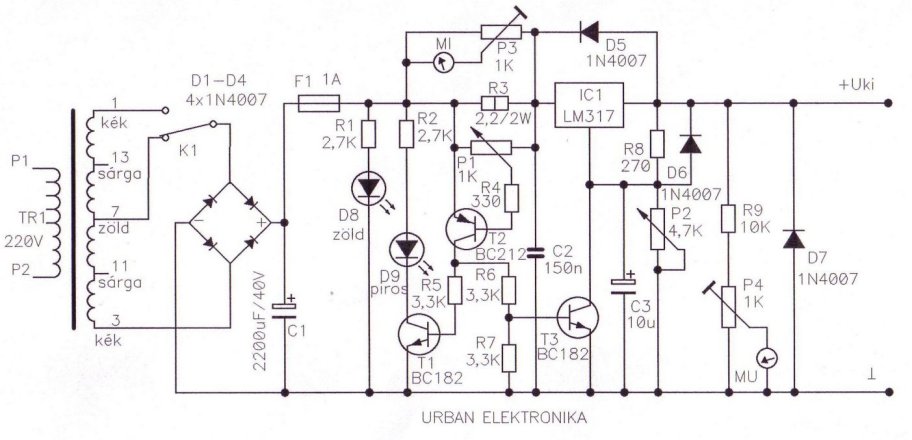

Bence çok daha iyi bir PCB güç kaynağı. Ama göreceli. Ne kadar güç almak istediğinize bağlı olmasına rağmen. Ve fiyatı çok iyi, iyi karşılaştırıyor. Ama aynı zamanda iyi bir çizimim var.
PCB güç kaynağını da inşa edeceğim, sadece T2 eksik ve transformatörünü sarmam gerekiyor. Diğer güç kaynağı bir test paneli içindir.
Merhaba! PCB güç kaynağına kısa devre yaptım, 1.3A'da bir şeyler ters gitti.O zamandan beri sadece 35V çıkıyor, kontrol edilemiyor.
Merhaba
ben BC 327 yerine T1 ( BC337 ) ya da pnp ne verdim böyle oldu. Ve mübadeleden sonra gitti. BC337'nin gittiğini düşünüyorum , ancak iyi olup olmadıklarını görmek için 2N3055 , 2N3054'e göz atabilirsiniz .
Merhaba! Üçlü darlington üyelerine göz atın! Muhtemelen arka silindiri aşırı ısıttınız ve şimdi CE kısa devre yapıyor, bu yüzden şimdi 35V'unuz var. Isı alıcıyı değiştirin ve artırın, çünkü 1.3 A'dan çıkarılmamalıdır. Veya iki uç transistörü takın ve kaslı bir soğutma yüzeyine monte edin.
Bu gücü seviyorum çünkü maks. 300Ft çıkıyor.
35 volt x 1,3 amper = 45 watt enerji tüketimi ... ve 115 watt MAX'ın sadece 25 ° C için geçerli olduğunu unutmayın. Sizin durumunuzda, zaten 60-80 derece idi ve orada yaklaşık 20 watt kalabilir - maalesef doğru bir grafiğiniz yok.
Bu modda (?), İkisi paralel hayat sigortası değildir.
Merhaba!
Kısa devre yaparsanız, voltaj düşmelidir , akım çekemez , bu nedenle 2N3055 hasar göremez . Bu olursa, voltajın neden düzenlenmediğine bakın. Hoş geldiniz!
Szia !
Azt írta alex01, hogy rövidzárba ! Rövidzárba normális körülmények között közel sincs 20W. Pár mA-nek szabad maximum maradni. Üdv!
Skori elfelejtette szerintem, de megmutatom én:
Kapcsolóüzemű előszabályozós, négydigites labortápegység Mondjuk ezen Skori előszabályozós részének alkatrész-értékei pont nincsenek rajta. Ja, kipróbálva még nem volt a kapcsolás!
Sziasztok!
Megépítettem ezt a kapcsolást, és szeretném, ha a feszültséget két potival tudjam állítani, az egyikkel nagyvonalakban, a másikkal pedig finoman. Vettem is egy 500Ohmos ellenállást a 10kOhm mellé, de nem tudom, hogy hogyan kössem be, hogy jól működjön, eddig nem sikerült rájönnöm. Tudna segíteni valaki, hogyan próbáljam? A másik kérdésem az lenne, hogy ezt a multimétert építeném bele, és kérdésem az lenne vele kapcsolatban, hogy hogy mérjem az áramot, és hogyan kell kalibrálni a műszert?
Üdv.!
Idézet: „Megépítettem ezt a kapcsolást, és szeretném, ha a feszültséget két potival tudjam állítani, az egyikkel nagyvonalakban, a másikkal pedig finoman. Vettem is egy 500Ohmos ellenállást a 10kOhm mellé, de nem tudom, hogy hogyan kössem be, hogy jól működjön, eddig nem sikerült rájönnöm. Tudna segíteni valaki, hogyan próbáljam?” ÍGY kösd be! |
