BSS elektroniği - IC 723 ile 0-50V ayarlanabilir güç kaynağı

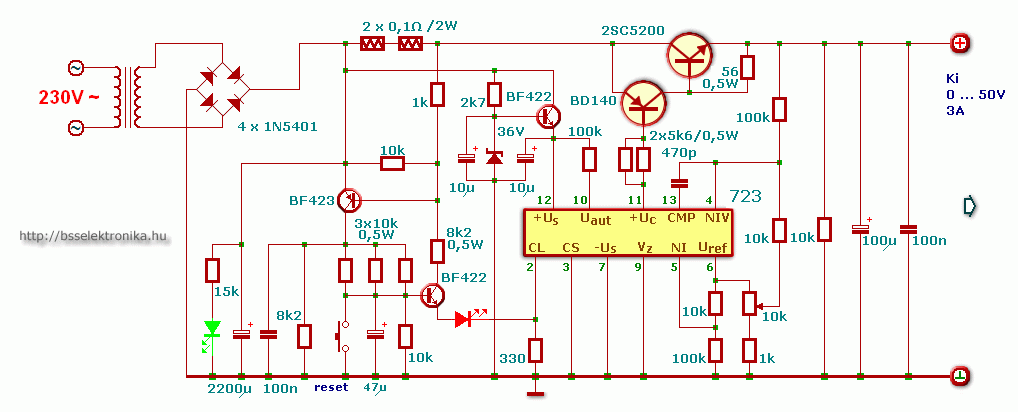

IC 723 ile 0-50V ayarlanabilir güç kaynağı

Kanıtlanmış 723 tip IC ile üretilmiş güç kaynağı . Çıkış 3A ile yüklenebilir ve transistörler uygun soğutma gerektirir.

Makale veri sayfası

Görüntüleme:

seviyesi:

oy:

Oluşturuldu:
04 Mayıs 2016 13:14

istatistik

İnceleme:
12

Oylama:
17

Ziyaretçiler bugün:
2

Son Ziyaret:
5 Şubat 2020 18:59:01

Makale derecelendirmesi

Bu makaleye oy verin!

☆ ☆ ☆ ☆ ☆

3.8

9 ★★★★★

2 ★★★★

2 ★★★

2 ★★

2 ★

Son yazı

2019-09-09 07:54

Son ziyaret edilen sayfalar

Bugün 07:21
Bugün 07:21
Bugün 07:21
Bugün 07:20

Diğer makaleler

18 Kasım 2005 10:43
25 Mayıs 2007 20:17

GÖRÜŞ, YORUMLAR

Merhaba! Bu devre 100V'yi düzenlemek için kullanılabilir, eğer öyleyse hangi dönüşümle?

Laci 12 Mart 2018 18:57:19

Herkese merhaba! Birisi bana bu güç kaynağı için bir PCB çizimi gönderebilir mi? 30 volt 1 amp versiyonunu yaptım ve harika çalışıyor. Doğru, 3 amper yapabilmek için biraz ceviz yaptım. Herkes yardımcı olabilir şimdiden teşekkür ederim!

GÁBOR VARGA ELKİ 2 22 Ocak 2018 10:09:20

Sziasztok! Nekem AC:27V-os transzformátorom van. A hídegyenirányító és és a pufferkondenzátor után +36V van. +28V szabályozott feszültségre van szükségem. Ebben az esetben hány voltos zeener diódát tegyek a kapcsolásba?

Janos-B 2017. február 14. 18:39:16

Sziasztok!
Labortápot szeretnék építeni. Melyiket ajánljátok? Ezt a tápegységet, vagy az LM2576HV-ADJ IC-vel készíthető tápot? Hatásfokban melyik a nyertes? Amúgy jól látom, hogy ebben a tápban van áramkorlát?
Köszönöm előre is a válaszokat!

Vipera 2016. július 18. 21:53:51

Ja és nem eleég 3x4700uF kondi?

Digerist 2016. május 21. 15:01:40

Igen ezekre gondoltam én is és digitális volt és ampermérőt akarok rákötni A/D konverterrel egy 7 szegmenses kijelzőre.

Digerist 2016. május 21. 14:58:31

Bocs a 4,-es pontban a 2SC5200-as tranyókat kell háromszorozni.

claudiaa(@)t-online.hu 2016. május 17. 23:30:10

1, Hálózati trafó legalább 300w 38v szek.fesz.
2,greatz híd egyenirányitó min 15-amper
3,0,1 ohm min.5watt
4.legalább megháromszorozni emitterköri ellenállással
0.1 ohm 5wattos huzalellenállás.Még nem árt ha volt és ampermérő is van rá akasztva.Azért még a 2200uF-es kondit is kicserélném 10000uF-ra.SC7E

claudiaa(@)t-online.hu 2016. május 17. 23:24:37

Hello
Nekem 10A ra kellene max de elég 5 re is.Milyen modositásokat kellene végeznem?

Digerist 16 Mayıs 2016 16:57:50

teşekkürler

martin2001 10 Mayıs 2016 15:26:32
