VHF verici devresi

[guclusat]

VHF vericinin bir sonraki tasarımını oldukça büyük 1 W gücünde sunuyoruz.

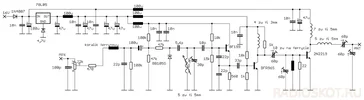

Vericinin şematik diyagramı

Tüm şema üç bloktan oluşuyor: Jeneratör . Normal jeneratör Kolpitsa. 9,7 V'luk sabit bir voltajla çalışır - frekans sabittir ve pratikte yüzmez. Sürücü transistör BFR96S. Yükteki değişimin jeneratörün çalışmasını etkilememesi nedeniyle, son transistör için bir ön yükselticinin ve bir tamponun işlevini yerine getirir. Bu kaskad ayrıca voltaj stabilize edilmiştir. Güç amplifikatörü . 2N2219 transistöründeki son basamak. C sınıfında çalışır ve bir RF güç amplifikatörü işlevini yerine getirir. 16 V'luk bir voltajla beslenir. Çıkışta, transistörün örneğine bağlı olarak, 0,5 ila 1 W güç elde ederiz. Ayarlanabilir bir döngü eşleştirmesi yoluyla yükseltilmiş sinyal, anten jakına gelir. Test programı hemen kazandı. Çıkışta, besleme voltajına bağlı olarak, çıktı: 13,8 V - 50 Ohm yükünde 0,6 V 18,5 V - 50 Ohm yükünde 0,86 V 17,2 V - 75 Ohm yükünde 0,95 V Tahta ölçüleri 58 x 81 mm'dir. Radyo vericisi 100 mA bölgesinde akım tüketir. Terminal transistörü küçük bir radyatör üzerine yerleştirilmelidir. Güç filtreleme kapasitörleriyle sağlanır, kuvars olmasa da devrenin çok kararlı olması nedeniyle ekran bölmeleri de kurulur. Pano tasarımı EAGLE programında yaratılmıştır - uygulama gerekli tüm dosyaları içerir . Şemasına ek Bir stabilizatördeki bir zener diyot parametrelerini bozar - bu tür çözümlerden kaçınmak daha iyidir. Anten çıkışında düşük geçişli bir filtrenin bulunmaması, çeşitli servislerin çalışma alanlarına yerleştirilen harmonik frekanslara yol açabilir. Radyo sinyaliyle çakışan parazit bir nem olabileceğinden, güç kaynağının kalitesine özel dikkat gösterilmelidir.

Devamı ve baskı devresi ekte yer almaktadır.



[guclusat]

Şek. 1, vericinin devre şemasını gösterir. Aşağıda açıklanan verici, 144 MHz amatör bandında çalışacak şekilde tasarlanmıştır, ancak 80 ... 150 MHz bandındaki herhangi bir frekansa kolayca ayarlanabilir. Vericinin çıkış gücü,
VHF'de radyo iletişim ilkelerini incelemek için oldukça yeterli olan sadece birkaç miliwatt'tır. Güç küçük olduğundan, bu cihazın üretimi için özel bir izin gerekli değildir.
Bir ana osilatör, iki yalıtımlı kapısı olan bir alan etkili transistör VT1 üzerine monte edilmiştir. Alan etkili transistörün kullanılması, üretilen salınımların yüksek frekans kararlılığını elde etmeyi mümkün kılar. Ana osilatörün çıkış sinyalinin frekansı, bobin L1'in endüktansı ve C1 kapasitörünün ve VD1, VD2 varikaplarının toplam kapasitansı ile belirlenir. Frekans ayarı, değişken bir direnç R5 kullanılarak gerçekleştirilir.
Bir VD3 varikap, çıkış sinyalinin frekans modülasyonunu gerçekleştiren reaktif bir eleman olarak kullanılır. Mikrofondan (veya başka bir bilgi kaynağından) gelen düşük frekanslı voltaj, X2 "Modülasyon girişi" konektörüne beslenir. Düşük doğrusal olmayan distorsiyon sağlamak için, bölücü R13, R14'ten gelen ilk sapma, VD3 varikabine uygulanır.
Daha sonra, jeneratörden bağlantı kapasitörü C7 aracılığıyla gelen sinyal, bir bipolar transistör VT2 üzerinde yapılan bir güç yükselticisine beslenir. Transistör A sınıfında çalışır, bu nedenle bir çıkış filtresinin kullanılması gerekli değildir.
Verici, tek taraflı folyo kaplı cam elyafı üzerine yüzeye monte edilerek monte edilir. Bağlantı iletkenleri parça montaj tarafında bir kesici ile mümkün olduğunca kısa kesilir.
Döngü bobini L1, 5 mm çapında bir mandrel üzerine 1 mm çapında gümüş kaplama bir tel ile sarılır.
L1 dönüş sayısı, vericinin istenen ayar frekansına bağlıdır ve 1 ile 5 arasında olabilir.
Verici, istenen frekansı ayarlayan bir frekans ölçüm alıcısı kullanılarak ayarlanır. Dosyalandıktan sonra: mikrofondan X2 konektörüne sinyal gönderilir, alıcıya giden sinyali dinler ve bozulma olmadığından emin olurlar. Daha hassas frekans ayarı için, küçük sınırlar içinde değiştirebilen değişken bir direnç R5 kullanabilirsiniz. X1 konektörüne bağlı bir anten olarak, 1 mm çapında ve 50 cm uzunluğunda bir parça yalıtımlı tel kullanabilirsiniz.
