TL072 ile basit ön yükselteç

guclusat

Tanınmış Üye
Süper Moderatör

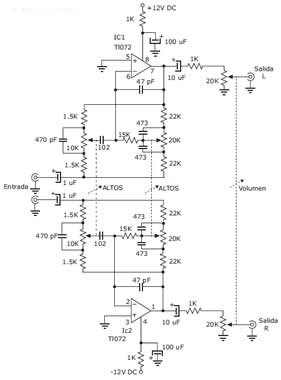

ESQUEMA ELETRÔNICO DO PRÉ-AMPLIFICADOR

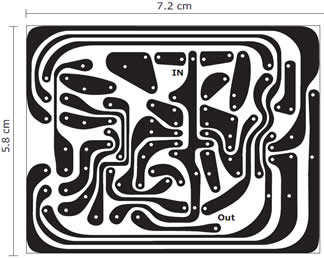

LAYOUT DA PLACA DE CIRCUITO IMPRESSO

A placa de circuito com o tamanho de 7,2 cm por 5,8 cm com face simples.

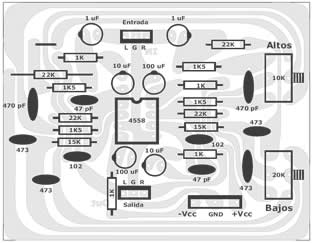

IMAGEM DO CIRCUITO IMPRESSO O COM A LOCALIZAÇÃO DOS COMPONENTES



ESQUEMA FONTE DE ALIMENTAÇÃO SIMÉTRICA

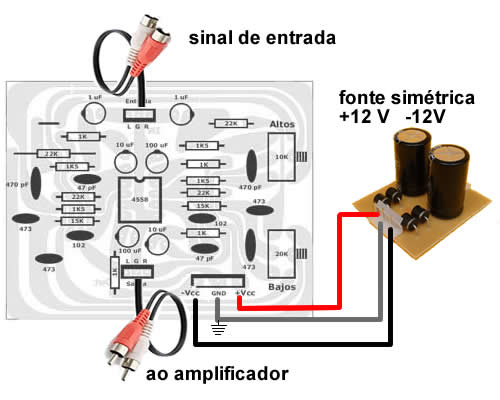

DIAGRAMA DE LIGAÇÕES



LISTA DE MATERIAL PARA MONTAGEM DO PRÉ-AMPLIFICADOR
Resistencias de ¼ watts
4 Resistencias de 1 K
4 Resistencias de 1.5 K
4 Resistencias de 22 K
2 Resistencias de 15 K
Potenciômetros de 20 K e 1 de 10K

Condensadores
2 Condensadores de 100 F / 16 voltios
2 Condensadores de 10 F / 16 voltios
2 Condensadores de 47 pF cerámico
2 Condensadores de 470 pF cerámico
2 Condensadores de 0.001 F cerámico
4 Condensadores de 0.047 F cerámico
2 Condensadores de 1 F / 16 voltios

Semi-condutores
Circuito integrado JRC 4558 o Tl072


Eklentiler

  • localizacao-componentes-pre-amplificador-simples-g.jpg
    46,3 KB · Görüntüleme: 24
  • esquema-pre-amplificador-simples-g.jpg
    35,2 KB · Görüntüleme: 20
  • layout-placa--pre-amplificador-simples-g.jpg
    59,8 KB · Görüntüleme: 25
