O pré-amplificador
È um circuito responsável pelo controle dos sinais de volume, graves, agudos e médios enviados a entrada dos amplificadores de potência, este circuito muito prático e barato, é capaz de excitar amplificadores de até 600 watts até plena potência e com qualidade sonora muito perto dos profissionais.

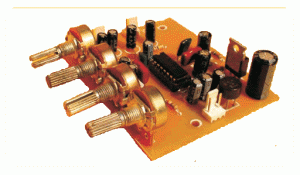

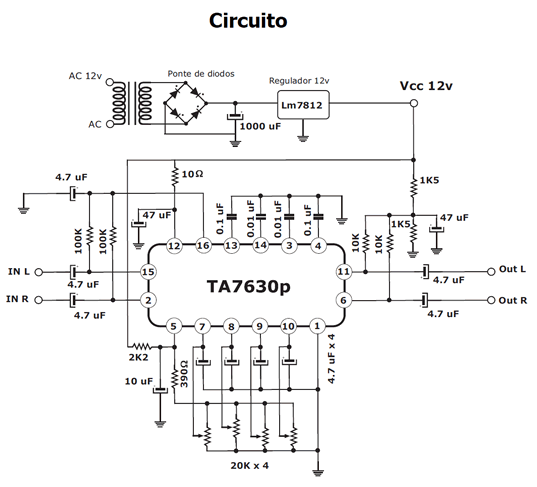

Na imagem abaixo temos o esquema eletrônico do circuito, formado pelo principal componente o circuito integrado TA7630P que pode ser substituido pelo seu equivalento KIA6930P.

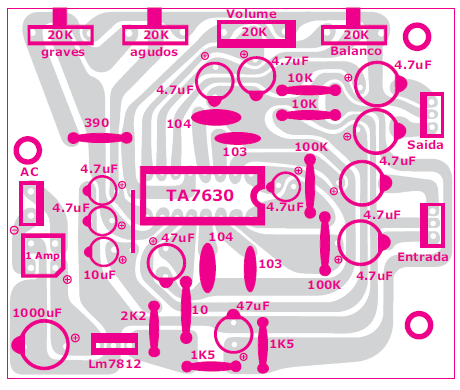

Na imagem seguinte a placa com a colocação dos componentes.

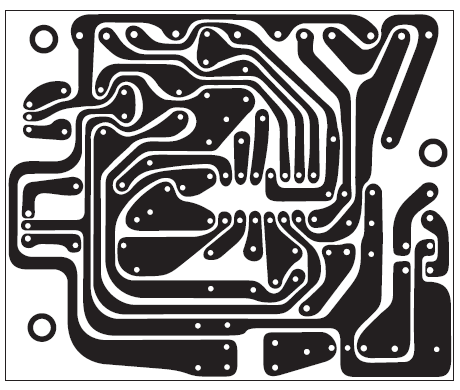

Temos o layout da placa de circuito impresso do pré-amplificador.

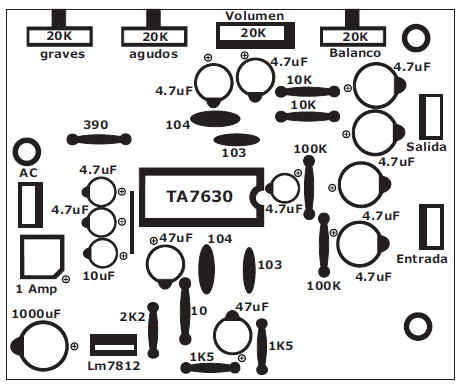

A mascara de componentes logo abaixo.

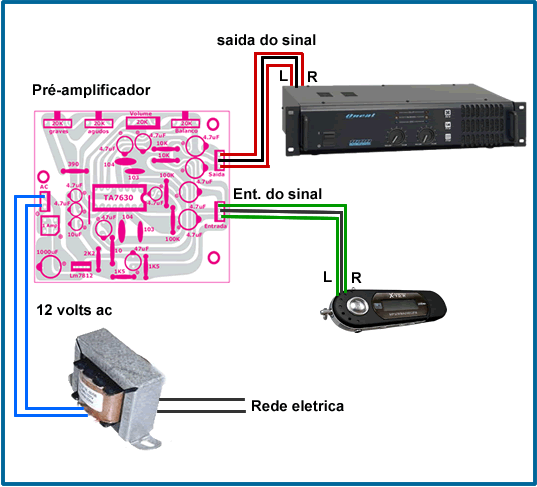

Logo abaixo temos a placa com as ligações do transformador, amplificador e da fonte de sinal (áudio).
Relação dos componentes
1 Circuito integrado TA7630P
ou substituir pelo KIA6930p
Resistores de 1/4W
2 x 100 K
2 x 10 K
2 x 1K5
1 x 2K2
1 x 390 ohms
1 x 10 ohms
Capacitores
9 x 4.7 uFf
2 x 47 uf
1 x 10 uf
1 x 1000 uf
2 x 0.1uf
2 x 0.01 uf
1 Regulador LM7812
1 Ponte retificadora de 1W
3 conectores pequenos de 3 pinos
4 potenciômetros de 20K
1 transformador de 12v 300 mA
1 placa de circuito impresso 8 x 7 cm
