    Mosfet TESTER

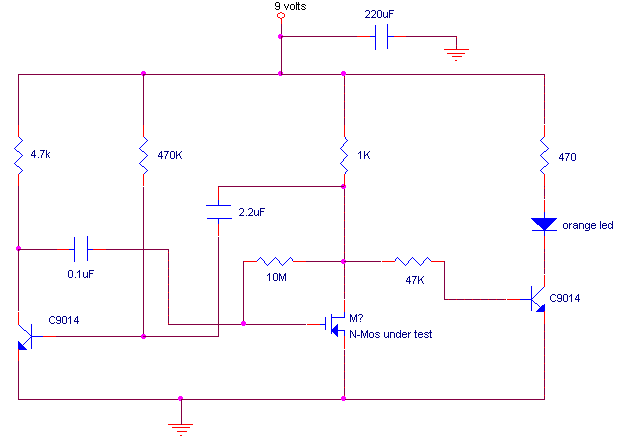

    This is a variation on the astable multivibrator. Circuit was recently developed to test for N-mosfets(the power kind e.g irf 830)
    I don’t claim circuit can test all bad mosfets or all fault mosfet conditions. If mosfet is working it will operate in the astable multivibrator circuit causing the Led to flash.
    A bad mosfet will not cause the LED to flash.
    Below is the circuit diagram, the other half of the astable utilizes an npn transistor to make the circuit cheap.
    Almost any npn transistor will work in this circuit.
    The npn transistor to the right is used as a common emitter buffer that also drives the led as it receives pulses from the mosfet drain.
    [​IMG]
    note diode is a light emitting Diode

    bc237 bunu beğendi.
  2. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.007
    Ödül Puanları:
    48
    N-Channel MOSFET Circuit Schematic


    bc237 bunu beğendi.
  3. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.007
    Ödül Puanları:
    48
    FET Tester Schematic Diagram



    This is a simple and easy to build FET tester. It can test N-CHANNEL and P-CHANNEL FET. These are the following components that you need:



    1) 2 pcs of red color LED

    2) 1pc of green color LED

    3) 1pc of DPDT switch (DPDT stands for Double Pole, Double Throw)

    4) 1 pc of On/off switch

    5) 1 potentiometer 10k ohms

    6) 2pcs of resistor 470 ohms 1/4 watt

    7) 1pc of resistor 470 K ohms 1/4 watt

    8) 2 IC sockets- 8 pins dip

    9) 1 small pc of project/circuit board

    10) 1 pc of knob for the potentiometer

    11) 1 Project box

    12) 1 pc of 9 volt battery

    13) 1 pc of 9 volt battery holder/connector

    bc237 bunu beğendi.
  4. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.007
    Ödül Puanları:
    48
    Zkoušečka výkonových tranzistorů MOSFET
    Je určena ke zkoušení tranzistorů určených pro provoz v obohacovacím módu, které jsou při nulovém napětí hradla UGS zavřené.
    [​IMG]
    Jak se zkoušečka používá
    Přepínač S2 nastavíte podle typu vodivosti tranzistoru - nahoru když zkoušíte tranzistor s kanálem typu N, dolů když zkoušíte tranzistor s kanálem P. Připojíte tranzistor, zapnete napájení S1 a stisknete tlačítko TL1 . Tím se vybije případný náboj na hradle, a tranzistor by se měl zavřít, takže LED2 ani LED1 nesvítí. Pustíte tlačítko TL1 a stále nesmí žádná LED svítit. Potom stisknete tlačítko TL2, přes něj a před LED1, R1 a R4 se na hradlo přivede napájecí napětí, tranzistor se otevře a musí se rozsvítit zelená LED1. Ta musí zůstat svítit i když pustíte TL2, protože kapacita hradla musí zůstat nabitá a vybíjet se má pomalu. Červená LED1 nesmí svítit když je stisknuto kterékoliv tlačítko, ale při zkoušení tranzistorů pro velký proud, které mají velkou vstupní kapacitu, si možná za šera všimnete, že při stisku tlačítka LED1 slabounce blikne nabíjecím nebo vybíjecím proudem i když je tranzistor dobrý.
    Tlačítka TL1 a TL2 byste neměli mačkat najednou, ale když je najednou stisknete, nevadí to, odpor R3 omezuje protékající proud.

    Jak se projevují vady tranzistoru
    Pokud trvale svítí LED2 bez ohledu na tlačítka, tranzistor má zkrat mezi kolektorem a emitorem. Když LED2 nesvítí nikdy, tranzistor je přerušen.
    Jestliže při stisku některého tlačítka stále svítí LED1, je zkrat mezi hradlem a kolektorem nebo emitorem. Když se po stisku TL2 rozsvítí LED2 a LED1 nesvítí, ale po uvolnění hned nebo během několika sekund LED2 zhasne, tranzistor má svod nebo částečný průraz mezi hradlem a emitorem.
    Pokud není stiskunto žádné tlačítko, stav tranzistoru by se měl měnit jen velmi pomalu. Svod může být způsoben nejen vadou tranzistoru, ale i částečně vodivými nečistotami mezi přívody.
    Poznámky
    Při stavbě této zkoušečky jsem se inspiroval zapojením v knize Výkonové tranzistory Mosfet, napsali Stengl a Tihanyi, vyd. BEN Technická Literatura Praha v r. 1999.
    Doplnil jsem přepínač polarity S2 a obě LED jsem zapojil do diodových usměrňovacích můstků, abych mohl přepóovat napájení a zkoušet tak tranzistory s kanálem typu N i P . Zvětšil jsem napájecí napětí na 12V a zmenšil odpory R1 a R2, aby LED více svítily. V můstcích jsem použil staré diody Tesla KA501, ale dají se zde použít jakékoliv jiné malé diody, např. 1N4148 . Zkoušečku jsem postavil na univerzální spojové desce, takže neuvádím výkres plošných spojů.


    Ekli Dosyalar:

  5. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.007
    Ödül Puanları:
    48
    Probador de transistores MOS-FET
    Este proyecto de "sencilla construcción" permite comprobar el estado de los Mosfet (tipo IRF630; PH6N60; etc), de los cuales es bastante difícil determinar su estado, salvo cuando estos presentan "cortocircuito" entre sus terminales, en ese caso es muy fácil de determinarlo con el multímetro o tester.

    El circuito es de tal sencillez que podría ser armado en protoboard en sólo 10 minutos (aprox.); con los componentes a disposición.

    Funcionamiento

    Consiste en un oscilador astable formado por las dos compuertas izquierdas en el diagrama y cuya frecuencia de oscilación viene determinada por los valores de R1 y C1 (en este caso una frecuencia cercana a 140 Hertz para evitar el clásico y para mí, molesto parpadeo).
    Si el colega quiere bajar la frecuencia (para "destello" por ejemplo) puede hacerlo mediante la fórmula de los osciladores astables:

    f =1 /( 0,7 * R1 *C1) [Hz]

    Donde R1 [ohms] y C1 [Farads]; y con valores R1=100K y C1= 4,7uF, se obtiene el efecto destello a frecuencia cercana al Hertz.

    Nota: C1 conviene que no sea mayor a 10uF por las "elevadas corrientes de fugas" que se presentan, comparables a la corriente inicial de carga de este capacitor en muchos casos. (El capacitor se comportaría como un cortocircuito y nunca se cargaría!).

    Los inversores siguientes en pares paralelos (Buffers) aseguran el correcto funcionamiento al entregar la corriente de excitación necesaria a los LED e invirtiendo el sentido de la corriente a través del transistor (drenador-surtidor) en cada semiperiodo de oscilación y solamente cuando la
    excitación en la compuerta sea la apropiada con "pulsador activado" y el transistor esté en buen estado, se encenderá el LED correspondiente, indicando su polaridad (Canal N ó Canal P).

    [​IMG]
    Lista de materiales:
    C1 - Capacitor 4,7uF * (16Volts mínimo)
    R1 - Resistencia 2200ohm 1/4W
    R2- Resistencia 10Kohm 1/4W
    R3 - Resistencia 680ohm 1/4W
    R4 - Resistencia 100 Kohm 1/4W
    IC - Circuito integrado CMOS CD4049
    D1 - LED Rojo
    D2 - LED Verde (o colores y tamaños a elección o disposición)
    Pulsador: NA (Normal Abierto)
    Batería de 9Volts; zócalo para transistores, conectores, etc.

    Modo de Uso:
    Consiste en conectar correctamente los terminales D, G y S del transistor MOS-FET en los correspondientes terminales del probador y verificar lo siguiente (de acuerdo al diagrama):

    I) TRANSISTOR EN BUEN ESTADO:
    a) "Transistor c/ diodo interno surtidor-drenador".
    Si el "LED verde" enciende (debido a presencia del diodo interno) antes de presionar el pulsador y luego de "presionar" el mismo es acompañado por el "LED Rojo" (Canal N), significa que el transistor de "canal N" y su correspondiente diodo surtidor-drenador se encuentran en BUEN ESTADO.
    El caso "inverso" significa que un transistor "canal P" con diodo interno (S-D) está en BUEN ESTADO.
    b) Si el transistor carece de diodo entre surtidor y drenador, solo el "LED Rojo" encenderá luego de presionar el pulsador, si éste es de "canal N" y se encuentra en BUEN ESTADO; lo inverso ("LED verde" enciende solamente c/ pulsador activado) se cumpliría para un transistor de "canal P" en las mismas condiciones.

    II) TRANSISTOR EN CORTOCIRCUITO (malo):
    En caso de estar el transistor en CORTOCIRCUITO, se produce el "encendido" de "ambos" LED sin necesidad de presionar el pulsador. (Esto es más rápido y práctico determinarlo con el buzzer o comprobador de continuidad del tester!).

    III) TRANSISTOR ABIERTO (malo):
    En caso de transistor ABIERTO tanto con el pulsador activado como sin activarlo, "ambos" diodos permanecen "apagados". (En este caso convendría hacer un ligero corto entre terminales D y S del probador y al producirse el "encendido de ambos LED" nos aseguramos el estado medido del transistor).


    Ekli Dosyalar:

  6. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.007
    Ödül Puanları:
    48
    C1 – Condensador 2,2uF- 35Volt
    R1 – Potenciómetro 47Kohm lineal
    R2 – Resistencia 10Kohm 1/4W
    R3 – Resistencia 680ohm 1/4W
    R4 – Resistencia 47Kohm 1/4W
    IC1 – CMOS CD4049B, preferible que sea la letra B, no UB (UnBufferet).
    D1 – LED Rojo 5mm.
    D2 – LED Verde 5mm.
    P – pulsador NA (Normalmente Abierto).
    Batería de 9Volts. Zócalo 14 pines, para el CI. Conectores para patillas transistor bajo prueba.


    Ekli Dosyalar:

  7. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.007
    Ödül Puanları:
    48
    [​IMG]

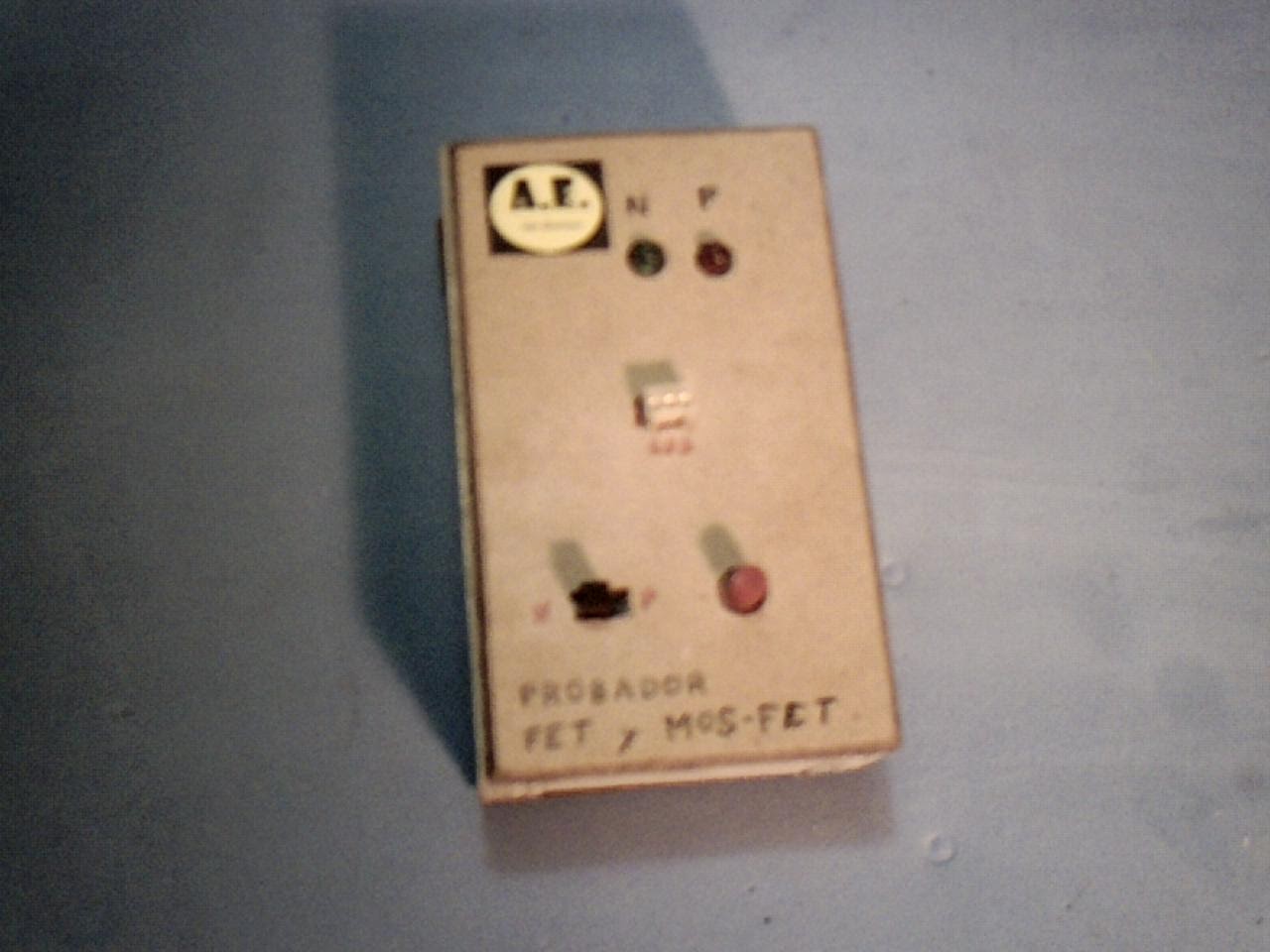

    Aquí se describe un pequeño probador de transistores FET y MOS-FET, que con muy pocos materiales podemos construir, y nos sacará más de alguna vez de dudas sobre el estado del componente.

    Materiales:

    Batería 9 voltios
    Conector Batería
    Conmutador doble deslizante
    Pulsador (NA) Normalmente Abierto
    Resistencia 1 KΩ
    Resistencia 470 Ω
    Diodo Led Verde
    Diodo Led Rojo
    Conector hembra 3 patillas
    Caja

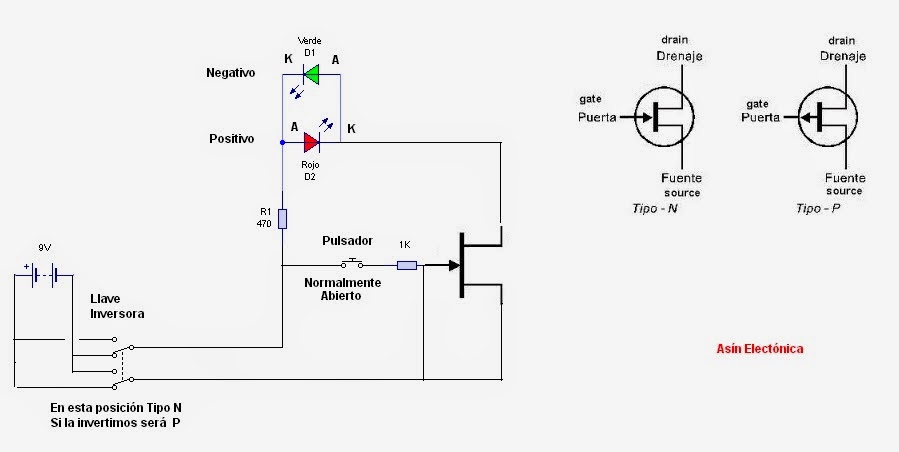

    Esquema:

    [​IMG]


    Modo de Uso:

    Insertamos el transistor a probar, no sin antes mirar el Datasheets para ver de que tipo se trata si canal N o canal P, así como su patillaje, normalmente casi todos los FET tienen las patillas en el mismo orden, esto es primero (G) Gate, luego (D) Drain y por último (S) Source, que es como se han dispuesto en el conector, si no fuese así lo conectaremos según su Datasheets.
    A continuación ponemos el conmutador en su posición, esto es canal P (Positivo) o N (Negativo)
    Y nos seguimos por los resultados que nos arroje según tengamos apretado, o no el pulsador

    Pulsador Led Estado
    Sin pulsar Apagado OK
    Pulsado Encendido OK
    Sin pulsar Encendido Dañado
    Pulsado Apagado Dañado


    Vídeo:



    Bueno eso fue todo, si les gustó marquen like y suscríbanse al blog para seguir recibiendo entradas como esta, mucha gracias y hasta la próxima.


    Ekli Dosyalar:

    • Fet.jpg
      Dosya Boyutu:
      35,1 KB
      Görüntüleme:
      0
    • CRIM0058.JPG
      Dosya Boyutu:
      96,3 KB
      Görüntüleme:
      0
  8. guclusat
    Offline

    guclusat Tanınmış Üye Süper Moderatör

    Katılım:
    14 Haziran 2009
    Mesajlar:
    10.007
    Ödül Puanları:
    48
    Probador de Transisitores MOSFET


    Este es un proyecto en el que se ha desarrollado un probador de transistores MOSFET, estos dispositivos pertenecen a la tecnología FET. La polarización de un transistor es la responsable de establecer las corrientes y tensiones que fijan su punto de trabajo en la región lineal (BJT) o de saturación (FET), regiones en donde los transistores presentan características más o menos lineales. Los transistores MOSFET son dispositivos electrónicos, que utilizan un campo eléctrico para crear un canal de conducción. Existen dos tipos de transistores MOSFET: De Canal N o NMOS y de Canal P o PMOS.
    Las ventajas que presentan este tipo de transistores, han llevado a que ocupen un lugar importante dentro de la industria, desplazando a los BJT. Los MOSFET de potencia son muy populares para aplicaciones de baja tensión, baja potencia y conmutación resistiva en altas frecuencias, como fuentes de alimentación conmutadas, motores sin escobillas y aplicaciones como robótica, CNC y electrodomésticos.
    En este proyecto haremos un sencillo circuito que nos permita comprobar el estado de los transistores MOSFET (Tipo IRF540, PH6N60, etc.), en los cuales es bastante difícil determinar su estado, salvo cuando estos presentan ‘cortocircuito’ entre sus terminales, en este caso, es muy fácil determinarlo con el multímetro.

    Esquema

    El principio de funcionamiento de este probador, utiliza un oscilador para generar la frecuencia, que permite averiguar si el transistor bajo prueba, es capaz de amplificar dicha señal, si es así, el transistor está en buen estado.

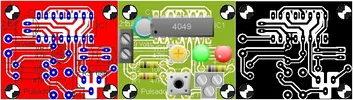

    [​IMG]




    El circuito está constituido por una etapa osciladora seguida de una etapa amplificadora, es muy sencillo, dispone de un indicador de estado y utiliza pocos componentes.

    Funcionamiento

    El circuito consiste en un oscilador de tipo astable, formado por las dos compuertas inversoras U1A y U1B en el esquema, y cuya frecuencia de oscilación viene determinada por los valores de R1 y C1, en este caso una frecuencia de 138 Hz para evitar en lo posible un molesto destello. Si se desea modificar la frecuencia, se puede hacer modificando los valores de R1 y C1. La frecuencia puede ser calculada por: f=1/(0.7xR1xC1), donde R1 está en Ohms y C1 en Farads.

    Conviene que C1 sea menor a 10µF para evitar en lo posible las ‘elevadas corrientes de fuga’ que se presentarían. La oscilación obtenida ataca la entrada de dos inversores separadores, para no cargar al oscilador y se dirige a los terminales del transistor FET, pero con un desfase de 90º, mediante otro par de inversores, asegurándonos un paso de corriente D-S (Drenador-Surtidor) en cada semiciclo de la oscilación y S-D en el semicilo siguiente, siempre que se mantenga activo el pulsador, esto excitará el LED correspondiente indicando así su polaridad (Canal N ó Canal P) y si está en buen estado.

    Modo de utilización

    Para utilizar el probador, se debe conectar correctamente los terminales G, D y S del transistor MOSFET en los correspondientes terminales del probador. La numeración de los terminales más habituales se muestra en la siguiente imagen.


    [​IMG]

    Para probar el transistor, verificar lo siguiente:

    1. Transitor en BUEN ESTADO
    - Transistor con diodo interno entre Sustidor y Drenador
    Si el diodo LED verde o el diodo LED rojo se encienden antes de presionar el pulsador, es debido a la presencia interna del diodo interno de protección, si después de presionar el pulsador, se encendiera el diodo LED rojo, significa que el transistor es de canal N y su correspondiente diodo Surtidor-Drenador se encuentran en BUEN ESTADO.
    En las mismas condiciones, en caso de encenderse el diodo LED verde al presionar el pulsador, significa que el transistor es de canal P con diodo interno S-D, y ambos están en BUEN ESTADO
    - Transistor sin el diodo entre Surtidor y Drenador
    Sólo se encenderá el LED rojo al presionar el pulsador, si es de canal N y se encuentra en BUEN ESTADO. Si se enciende solamente el LED verde al presionar el pulsador, indicará que se trata de un transistor de canal P en BUEN ESTADO.

    2. Transistor en cortocircuito, MAL ESTADO
    En este caso, se produce el encendido de ambos LEDs, sin necesidad de presionar el pulsador, aunque al presionar el pulsador se encienden los LEDs rojo y verde, indica que esta en cortocircuito (cruzado).
    3. Transistor abierto (cortado internamente) MAL ESTADO
    En caso de un transistor abierto, tanto con el pulsador activado como sin activar, ambos diodos LED permanecen apagados. En este caso, para salir de dudas, convendría hacer un ligero 'corto' entre los terminales D y S del probador, y si se produce el encendido de ambos LEDs, nos aseguramos que, el transistor esta cortado.


    Ekli Dosyalar:
