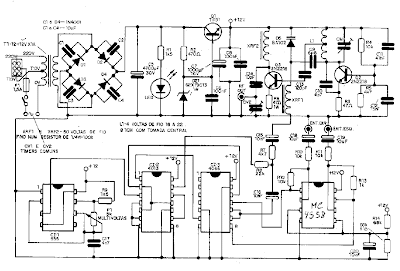

Devre bu fırsatı sunulan bir idealdir verici frekansı modüle stereo . Bu proje iletim frekansını üreten yerel bir osilatöre ve 2N2218 veya 2N2219 transistörlü küçük bir güç kademesine sahiptir . vardır ek eleman şematik bir olan stereo kodlayıcı modern compontes dahil ses sinyali için tümleşik devreler kolayca kullanılabilir pazar üzerinde e şu anda.
Güç kaynağı , voltaj regülatörü olarak TIC31C'ye ve doğrultucu diyotlarında kapasitörlere sahip bir filtreleme sistemine sahiptir, sinyalin TR jeneratörü ve çıktının sıcaklık dağıtıcısı kullanması gerekir; Bu değeri alamazsanız modülatörün bir kısmı, eşdeğerinin bir kısmıyla değiştirilebilir ve kodlayıcısı günümüzde mağazalarda popüler olan birleşiktir.
Ayarlanması için, aktarım frekansını seçmek üzere CV 1'in düzenlenmesi gerekir ve CV2, güç çıkışını vericinin empedansıyla antenle birlikte uyarlar.
Stereo kodlayıcı
MC 4558 entegre devresi biraz pahalıdır, ancak ses kalitesi burada önerilen tasarımla dikkat çekecektir. Elde edilemezse, iki işlemsel 741 ile değiştirilebilir. Diğer tümleşik CD 4013, CD 4066, NE 555, devrenin stereo kodlama bölümünden sorumludur.
XRF 1 ve 2 ile açıklanan bobin, 100 Ohm 1/8 w'lik bir direnç üzerinden 50 dönüş 32 AWG tel sarılarak oluşturulur. Daha iyi düzenleme için TP1 ön ayarının çok turlu olması önerilir.
Güç kaynağı , voltaj regülatörü olarak TIC31C'ye ve doğrultucu diyotlarında kapasitörlere sahip bir filtreleme sistemine sahiptir, sinyalin TR jeneratörü ve çıktının sıcaklık dağıtıcısı kullanması gerekir; Bu değeri alamazsanız modülatörün bir kısmı, eşdeğerinin bir kısmıyla değiştirilebilir ve kodlayıcısı günümüzde mağazalarda popüler olan birleşiktir.
Ayarlanması için, aktarım frekansını seçmek üzere CV 1'in düzenlenmesi gerekir ve CV2, güç çıkışını vericinin empedansıyla antenle birlikte uyarlar.
Stereo kodlayıcı
MC 4558 entegre devresi biraz pahalıdır, ancak ses kalitesi burada önerilen tasarımla dikkat çekecektir. Elde edilemezse, iki işlemsel 741 ile değiştirilebilir. Diğer tümleşik CD 4013, CD 4066, NE 555, devrenin stereo kodlama bölümünden sorumludur.
XRF 1 ve 2 ile açıklanan bobin, 100 Ohm 1/8 w'lik bir direnç üzerinden 50 dönüş 32 AWG tel sarılarak oluşturulur. Daha iyi düzenleme için TP1 ön ayarının çok turlu olması önerilir.
