    Şekil, herhangi bir FM radyo yayın alıcısına bir sinyal iletmek üzere tasarlanmış bir tek transistörlü radyo mikrofonunun devresini göstermektedir. 10-100 metrelik iletişim aralığı, iletişim koşullarına ve alıcının hassasiyetine bağlıdır.

    VHF radyo mikrofonu düzeni
    Verici, tek bir transistör VT1 üzerinde yapılır. Frekans, kontur L2-C1-C2'ye bağlıdır. Üretim için gerekli olan pozitif geri besleme, C1 ve C2'deki kondansatör transformatörü üzerinden gerçekleştirilir.

    Ayrıca, bu kapasitörler ayarlayarak sadece ayar frekansını değiştiremem, ama aynı zamanda maksimum alım aralığına ulaşmak, böylece pozitif geri besleme (eğer ardışık yaklaşım yöntemi ayarlamak gerekir) derinliğini değiştirmek için. Ancak, bunu yaparken, transistörün ısıtmasını izlemelisiniz.

    [​IMG]

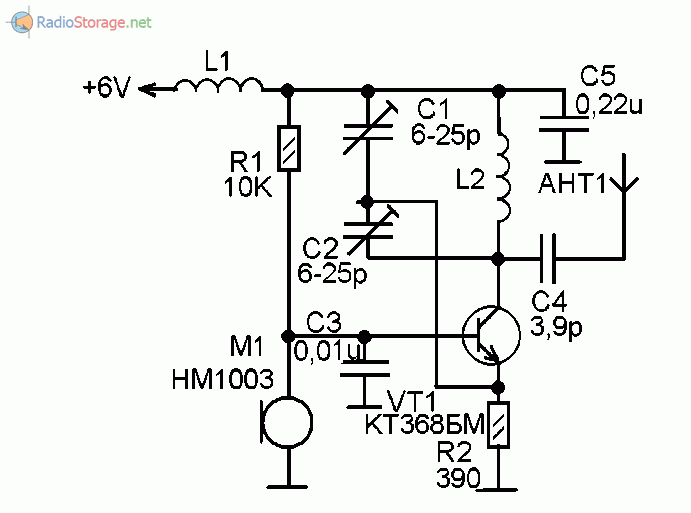

    Şek. 1. Bir transistör KT368 üzerinde bir FM radyo mikrofonunun şematik diyagramı.

    Anten, uzunluğunun ayar frekansını da etkileyen bir montaj teli parçasıdır. Kondenser C4 bu etkinin büyüklüğünü azaltır. C1 ve C2 kondansatörlerinin ayarlanması, yalnızca kablosuz mikrofonun gelecekte çalışacağı antenle çalışırken gerçekleştirilmelidir. Antenin değiştirilmesi, C1 ve C2 kondansatörlerinin yeni bir ayarını gerektirecektir.

    Elektron mikrofonu M1 bir modülatör olarak görev yapar. Transistörün ana devresine dahil edilmiştir ve temel voltajıyla desteklenmektedir. Transistörün tabanındaki voltajdan, sadece kolektör akımına değil, aynı zamanda transistör geçişinin kapasitansına da bağlıdır. Bu kapasitans kolektör devresinin ayar frekansını etkiler.

    Bir elektret mikrofonunun çalışmasıyla, transistörün tabanındaki voltaj değişir çünkü bir değişken de DC bileşeninde mikrofon çıkışından alınır. Sonuç olarak, sadece transistörün toplayıcı akımı değil, aynı zamanda kapasitansı değişir. Modülasyon, karışık tip - amplitüd ve frekanstan elde edilir.

    Ancak bu, alım kalitesini etkilemez, çünkü alıcının frekans detektörü, genlik modülasyonunu iyi bastırır.

    ayrıntılar
    Bobin L2 - çerçevesiz, iç çapı 4 mm, 8 tur PEV 0.61 içerir. Ayar işlemi sırasında L2 bobini sıkma-germe ile ayarlanabilir. Sıkma indüktansı arttığında, esneme sırasında azalır.

    L1 bobini, 100 kOhm'dan daha fazla bir dirençle MLT-0.5 tipi bir sabit direnç üzerine sarılır, 100 kader PEW 0.09 içerir. Elektret mikrofon benzer herhangi bir yerini almaya çalışılabilir.

    Kurma
    Ayarlamak için bir FM bandı olan bir yayın alıcısı gereklidir. Telsiz mikrofonu antenle açmak ve C1 ve C2 kapasitörlerini orta konuma yerleştirmek gerekir. Daha sonra, bazı sesler vererek (sadece parmağınızı mikrofon üzerinden sürdürebilirsiniz) radyodan gelen sinyali yakalamanız gerekir.

    Bu başarısız olursa, L2 makarasını hafifçe uzatın (veya sıkın) ve tekrar deneyin. Birkaç denemeden sonra, alım yapılacaktır. Ardından, C1 ve C2'yi ayarlayarak frekansı aralığın en uygun bölümüne (radyo istasyonlarından boş yere) kaydırın ve aynı zamanda en yüksek alım aralığını elde etmek için ayarlayın.

    Bu, ardışık yaklaşımlarla, C1 ve C2 kapasitörlerinin ayarlanmasıyla yapılır.
