Basit ucuz pic eeprom programlayıcılar

guclusat

Tanınmış Üye
Süper Moderatör

iki tane programlayı oldukca iyiler birinci Devrede ister Zift soket kullanın ister normal soket malum zift soketler biraz pahalı fakat entegre sök tak işlemlerinde büyük kolaylık sağlıyor ikinci devre sadece normal soket ikiside aynı program (ic-prog) ile kullanılabilir

Devre IC-Prog programı ile kullanılıyor XP işletim sistemi için bir kaç önemli nokta var Dosyanın içinde bulunan İcprog.sys dosyası icprog.exe dosyasının bulundugu klasörde olmalı program çalıştırıldıgında hata mesajı verir ise panige gerek yok. Programın Ayarlar Settings menüsünden Seçenekler Optionsseçin Karşınıza Seçenekler Options penceresi geldiğinde Karışık Misc sekmesini seçin Enable NT/2000/XP driver’ı etkin duruma getirin ve okeyleyin

Genel bir kontrol yapalım Ayarlar Settings menüsünden Donanım kontrolü Hardware Check’i seçin Clock Etkin Enable Clock’u etkin yapınca Sarı LED yanacaktır. LED’i söndürmek için kutu içerisine tekrar tıklayıp onayını kaldırın MCLR etkin Enable MCLR’i etkin yapınca PRG (yeşil LED) yanacaktır evet Ledlerimizi Test ettik power led sürekli yanık kalır

Bu arada programlama işlemlerinde en çok yapılan hatalar pikler için osilatör kristal değerinin seçilmemesi (xt,rc vb.) ve bağlantı COM ayarlarının yapılmaması genelde COM1 olarak seçilir

Programlanabilen Eepromlar
24C01A, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64/65, AT24C128, AT24C256, AT24C512, M24C128, M24C256, 24C515, PCF8572 veya 8572 24C01, PCF8582 veya 8582 24C02, PCF8592 veya 8592 24C04, SDA2506, SDA2516, SDA2526, SDA2546, SDA2586, SDA3506, SDA3516, SDA3526, 4C016 24C01, GRS-003 24C02, GRN-004 24C04, GRN-008 24C04, GRX-006 24C04, GRX-007 24C04, KKZ06F 24C01, BAW658049 24C02 BAW57452 24C02, M8571 24C02, X24C01

Programlanabilen Picler
12C508, 12C508A, 12C509, 12C509A, 12CE518, 12CE519,12C671, 12C672, 12CE673, 12CE674,12F629, 12F675, 16C433, 16C61, 16C62A, 16C62B, 16C63, 16C63A, 16C64A, 16C65A, 16C65B, 16C66, 16C67,16C71, 16C72, 16C72A, 16C73A, 16C73B, 16C74A, 16C74B, 16C76, 16C77,16F73, 16F74, 16F76, 16F77,16C84, 16F83, 16F84, 16F84A, 16C505,16C620, 16C620A, 16C621, 16C621A, 16C622, 16C622A, 16CE623, 16CE624, 16CE625, 16F627, 16F628, 16F628A, 16F630, 16F676, 16C710, 16C711, 16C712, 16C715, 16C716, 16C717, 16C745, 16C765, 16C770, 16C771, 16C773, 16C774, 16C781, 16C782, 16F818, 16F819, 16F870, 16F871, 16F872, 16F873, 16F874, 16F876, 16F877, 16F873A, 16F874A, 16F876A, 16F877A, 18F242, 18F248, 18F252, 18F258, 18F442, 18F448, 18F452, 18F458, 18F1320, 18F2330, 18F4320


Eklentiler

  • ucuz-basit-pic-eprom-programlama-devreleri.zip
    425 KB · Görüntüleme: 36
Son düzenleme:

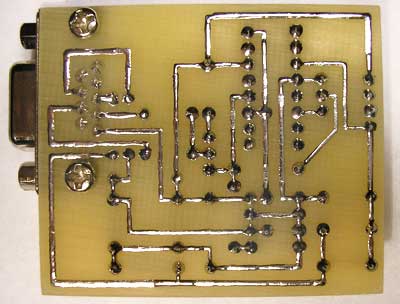

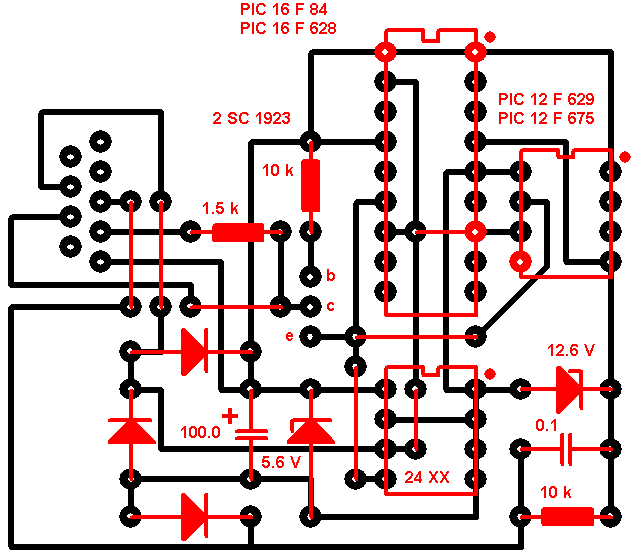

Aşağıda PIC mikrodenetleyicileri için en basit programlayıcının şematik diyagramı (elemanların bulunduğu baskılı devre kartı) verilmiştir.

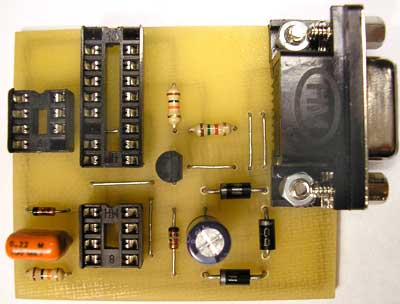

100 mikrofordun kapasitesi daha fazla olabilir, fotoğrafın yapımında 220 mikroford bulunur. Zener diyotu 12.6 volt ile 13 volt ile değiştirilebilir. 0.1 μF kapasitansı, büyük bir tanesiyle de değiştirilebilir (yapımında, fotoğrafta 0.22 μf bulunur). 2SC 1923 transistörü, örneğin, CT 315 ile değiştirilebilir. 1N4007 kullanılan diyotlar.
