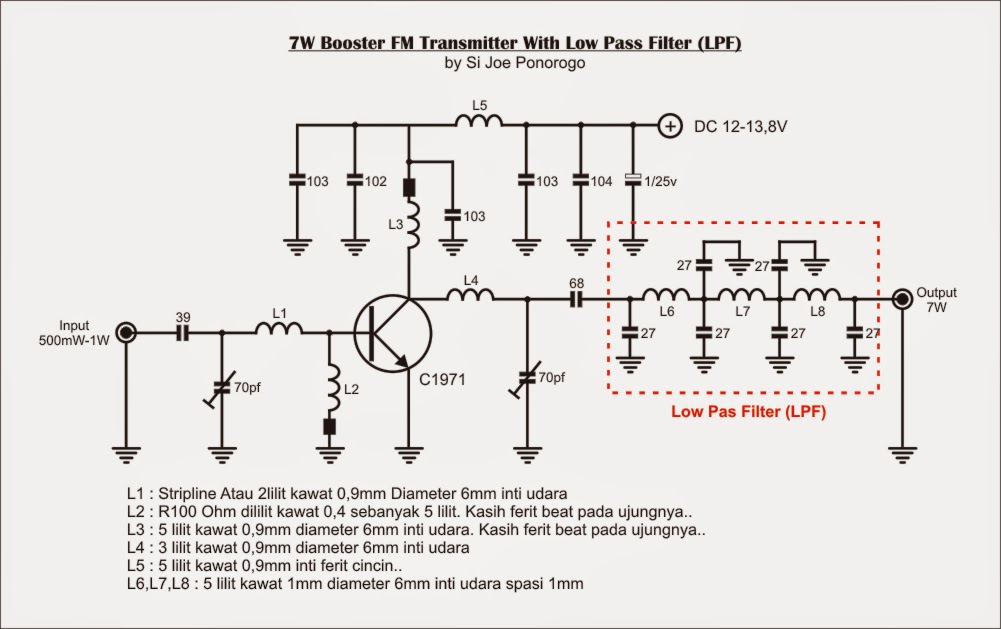

7 Watt 2SC1971 FM PA amplifier

5W FM Amplifier C1971

Penguat FM 88-108Mhz 5W menggunakan Final C1971
Menghasilkan Output 5W dengan input 500mW
T1 bisa diganti C1970 tetapi output menjadi 1Watt

5watt C1971.png



c1971 FM Amplifier.png


Link Download PCB Layout Express PCB : Mediafire

Son düzenleyen: Moderatör:

bASKI DEVRE ŞEMASI EKTE YER ALMAKTADIR


Eklentiler

  • 2SC1971 VERİCİ.zip
    13,1 KB · Görüntüleme: 78
