2W LED sürücü zamanlayıcı 555

guclusat

Tanınmış Üye
Süper Moderatör

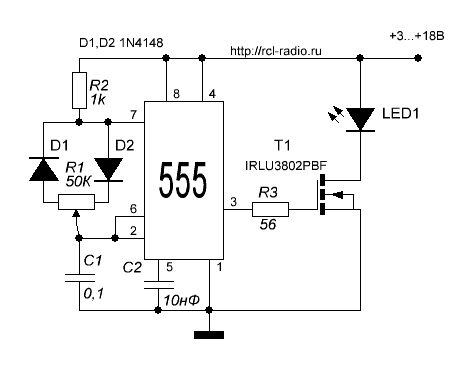

Şekil 18V ile 3 arasında bir besleme gerilimi ile, basit bir LED sürücü bir diyagramını göstermektedir. Cihazın temel 5V zamanlayıcı 555 veya LMC555 olduğunu. çıkış denetleyicisi sürücüsü - Bir zamanlayıcı 555 PWM monte edilir. LED'ler toplam güç MOSFET transistörü IRLU3802PBF üzerinden bağlanır 2W. Radyatör transistör gerekli değil, daha fazla güç (2W daha fazla), gerekli radyatör gerekiyorsa.



Eklentiler

  • 76546564465765761.gif
    5,9 KB · Görüntüleme: 0
