Las bobinas y choques deben ser confeccionadas según la siguiente tabla:
L13 Vueltas sobre ferrite de 5x10mm
L23 Vueltas sobre aire de 9mm (largo 10mm)
L31 Vuelta sobre aire de 12mm
L44 Vueltas sobre aire de 9mm (largo 12mm)
L52.5 Vueltas sobre ferrite de 5x10mm
L61 Vuelta sobre aire de 12mm
L72.5 Vueltas sobre ferrite tipo HF de 10x5mm
L83 Vueltas sobre aire de 9mm (largo 8mm)
L91 Vuelta sobre aire de 12mm
L102.5 Vueltas sobre ferrite de 5x10mm
L112.5 Vueltas sobre ferrite de 5x10mm
L127 Vueltas sobre aire de 9mm (largo 19mm)
L133 Vueltas sobre aire de 13mm (largo 7mm)
L61 Vuelta sobre aire de 12mm
L72.5 Vueltas sobre ferrite tipo HF de 10x5mm
L83 Vueltas sobre aire de 9mm (largo 8mm)
L91 Vuelta sobre aire de 12mm
L102.5 Vueltas sobre ferrite de 5x10mm
L112.5 Vueltas sobre ferrite de 5x10mm
L127 Vueltas sobre aire de 9mm (largo 19mm)
L133 Vueltas sobre aire de 13mm (largo 7mm)

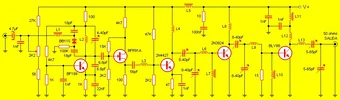

El capacitor variable conectado al colector del transistor BF199 permite ajustar la frecuencia de transmisión del circuito. El potenciómetro de 2K2 (el cual es del tipo lineal) hace las veces de sintonía fina. Una vez establecida la frecuencia de salida se deben ajustar los siguientes capacitores variables para calibrar el resto de las etapas del transmisor. Recuerde que estos ajustes se realizan desde el capacitor de la izquierda hacia el que está a la derecha. Recuerde que los ajustes iniciales es conveniente realizarlos con cargas fantasmas y no con la antena definitiva para evitar interferencias a otras estaciones.
Con respecto a la alimentación con 14V y 2.5A el circuito proporciona 15W, mientras que con 18V y 3.5A provee 18W, en todos los casos la fuente debe estar estabilizada.
El circuito debe ser construido sobre un impreso de epoxy con la cara superior (componentes) reservada para las pistas de interconexión y la cara inferior (soldaduras) para el plano de masa.
Nosotros no disponemos el diseño del circuito impreso. Si alguien construye este transmisor le agradeceremos nos haga llegar por email el diseño de la plaqueta.
Los transistores 2N3924, 2N4427 y BLY88 deben ser montados con disipadores de calor adecuados. En este tipo de componentes se usan disipadores circulares con forma de estrella. En el caso de los transistores 2Nxxxx el tamaño ideal es 20mm de diámetro por 10mm de altura, mientras que para el BLY88 deberá ser 75mm de diámetro por 100mm de altura. Es obligatorio el uso de grasa siliconada para optimizar la transferencia de temperatura de los transistores a sus disipadores. Recuerde que el calor excesivo (a parte de inestabilidad en la salida) puede causar daños a los componentes.
Con respecto a la alimentación con 14V y 2.5A el circuito proporciona 15W, mientras que con 18V y 3.5A provee 18W, en todos los casos la fuente debe estar estabilizada.
El circuito debe ser construido sobre un impreso de epoxy con la cara superior (componentes) reservada para las pistas de interconexión y la cara inferior (soldaduras) para el plano de masa.
Nosotros no disponemos el diseño del circuito impreso. Si alguien construye este transmisor le agradeceremos nos haga llegar por email el diseño de la plaqueta.
Los transistores 2N3924, 2N4427 y BLY88 deben ser montados con disipadores de calor adecuados. En este tipo de componentes se usan disipadores circulares con forma de estrella. En el caso de los transistores 2Nxxxx el tamaño ideal es 20mm de diámetro por 10mm de altura, mientras que para el BLY88 deberá ser 75mm de diámetro por 100mm de altura. Es obligatorio el uso de grasa siliconada para optimizar la transferencia de temperatura de los transistores a sus disipadores. Recuerde que el calor excesivo (a parte de inestabilidad en la salida) puede causar daños a los componentes.
